Q51.

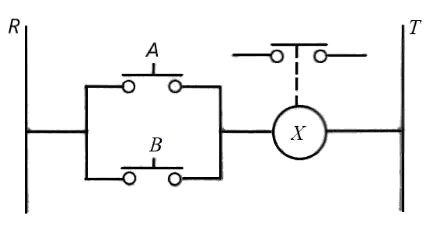

如下圖符號表示為
油壓 · 乙級 · 識圖與製圖 · Q51
難易度分析
2 / 5
本題考查對基礎邏輯電路符號的辨識能力，僅需將電路連接方式與對應的邏輯運算概念進行簡單比對即可得出結論，屬於基礎定義的應用。
正確答案：①OR
① OR:圖中開關 A 與 B 採並聯配置，任一開關閉合即可導通電路，此為 OR（或）邏輯閘的典型符號表示，在油壓迴路中對應梭閥的邏輯功能。
錯誤選項解析
- ② NOT:NOT（非）邏輯應為常閉接點或反相器符號，圖中並聯開關結構並非 NOT 邏輯的表示方式。
- ③ AND:AND（與）邏輯需採串聯配置，兩開關皆閉合才能導通，與圖中並聯結構不符。
- ④ 串聯電路:串聯電路為元件依序連接，與圖中 A、B 開關並聯的拓撲結構不同，此為概念混淆選項。
Learning Tip
"在油壓邏輯迴路中，並聯=OR（梭閥）、串聯=AND（雙壓閥）為最常考的核心觀念。需注意圖中右側的常閉接點與輸出 X 為附加元件，本題考點聚焦於左側並聯開關的邏輯判讀。實務上梭閥用於雙側供油自動切換，雙壓閥用於安全互鎖，兩者功能不可混淆。"
