Q2.
圖示之意義
油壓 · 乙級 · 元件的認識 · Q2
難易度分析
3 / 5
本題要求考生能精確區分液壓泵不同控制方式的標準符號，需針對伺服控制線、壓力感知元件及閉迴路標記等細微差異進行辨識，屬於對專業規範符號的精確記憶與比對。

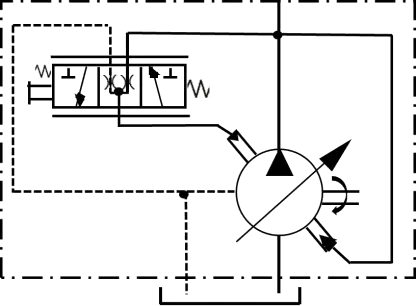

正確答案：②手調伺服控制可變量油泵
② 手調伺服控制可變量油泵:圖示符號為手調伺服控制可變量油泵之標準表示法，以手動方式調整伺服機構來改變斜盤傾斜角度，進而控制泵的排量輸出，符合 CNS 液壓符號規範。
錯誤選項解析
- ① 手調式機構控制可變量油泵:手調式機構控制為直接以機械連桿或凸輪機構手動調整斜盤角度，圖示符號中並無純機械式控制之標記，而是具備伺服控制之控制線符號，故不符。
- ③ 手調伺服控制一中心偏位(閉迴路使用)可變量油泵:中心偏位（閉迴路使用）之符號會額外標示中位偏移特性或閉迴路專用標記，本圖示並無此附加符號，故不屬於閉迴路專用之可變量油泵。
- ④ 壓力補償控制可變量油泵:壓力補償控制之符號應包含壓力感知元件（如彈簧與壓力控制閥）之圖示標記，利用系統壓力自動調節排量，本圖為手調伺服而非壓力補償。
Learning Tip
"液壓泵控制方式為油壓丙級常考題型，需熟記各類控制符號之差異：手調式（純機械連桿）、手調伺服（手動＋伺服控制線）、壓力補償（帶壓力感知符號）、電氣比例控制（帶電氣訊號標記）。解題關鍵在於辨識控制線之類型與附加符號，切勿將伺服控制與壓力補償混淆。"
學員答題分佈
①手調式機構控制可變量油泵0%
②手調伺服控制可變量油泵0%
③手調伺服控制一中心偏位(閉迴路使用)可變量油泵0%
④壓力補償控制可變量油泵0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
