Q9.

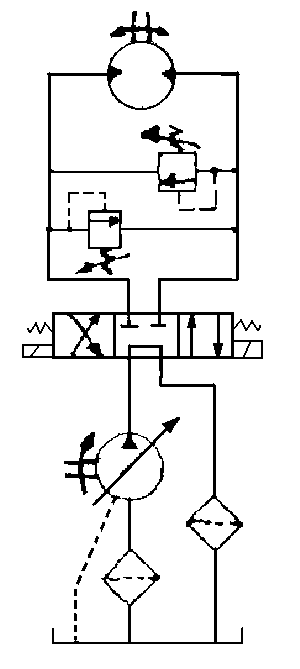

下圖所示之意義為
油壓 · 乙級 · 元件的認識 · Q9
難易度分析
2 / 5
本題考查對油壓圖符號的辨識能力，需同時區分元件的變量/定量特性以及系統的迴路結構（開路或閉路），只要對標準符號定義有正確掌握即可解題。
正確答案：①變量油泵及定量油壓馬達組成之開迴路油壓系統
① 變量油泵及定量油壓馬達組成之開迴路油壓系統:圖示符號中，油泵符號帶有可調箭頭代表變量泵，馬達符號無箭頭代表定量馬達，且迴路中油液經致動元件後返回油箱，屬於典型的開迴路油壓系統配置。
錯誤選項解析
- ② 變量油泵及定量油壓馬達組成之閉迴路油壓系統:此選項誤判為閉迴路系統。閉迴路系統的特徵是泵的出油口直接連接馬達回油口形成封閉循環，無需經過油箱，與圖示迴路結構不符。
- ③ 定量油泵及變量油壓馬達組成之開迴路油壓系統:此選項將泵與馬達的變量/定量特性顛倒。圖中符號顯示泵側帶有可調箭頭（變量泵），馬達側無箭頭（定量馬達），與所述相反。
- ④ 定量油泵及變量油壓馬達組成之閉迴路油壓系統:此選項同時誤判了泵馬達的變量特性與迴路形式。正確應為變量泵搭配定量馬達的開迴路系統，而非閉迴路配置。
Learning Tip
"此類題型常考CNS 2706 油壓圖符號的辨識。關鍵在於：①變量元件符號帶有斜向可調箭頭，定量元件則無；②開迴路油液經執行元件後回油箱，閉迴路則泵與馬達直接形成封閉循環。實務上，變量泵配定量馬達的開迴路系統廣泛應用於需要無段調速的機械設備，操作時需注意補油壓力與系統散熱的維護要點。"
學員答題分佈
①變量油泵及定量油壓馬達組成之開迴路油壓系統0%
②變量油泵及定量油壓馬達組成之閉迴路油壓系統0%
③定量油泵及變量油壓馬達組成之開迴路油壓系統0%
④定量油泵及變量油壓馬達組成之閉迴路油壓系統0%
