Q10.

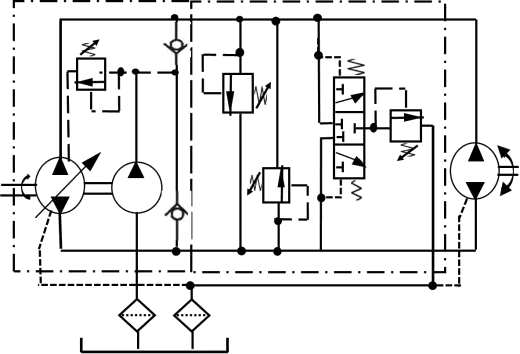

下圖所示之意義
油壓 · 乙級 · 元件的認識 · Q10
難易度分析
3 / 5
本題要求考生同時辨識油壓元件的變量/定量符號以及區分開閉迴路系統的結構特徵。由於選項採取交叉組合方式，必須精確判讀圖表中的每一個符號特徵才能排除干擾選項，因此具有一定的綜合分析難度。
正確答案：②變量油泵及定量油壓馬達組成之閉迴路油壓系統
② 變量油泵及定量油壓馬達組成之閉迴路油壓系統:圖示為閉迴路油壓系統，由變量油泵（符號含可調箭頭）與定量油壓馬達（符號無箭頭）組成，油液在泵與馬達間直接循環而不經油箱，符合閉迴路傳動架構。
錯誤選項解析
- ① 變量油泵及定量油壓馬達組成之開迴路油壓系統:此描述誤判為開迴路系統。開迴路中液壓油會返回油箱，但圖示為泵與馬達直接形成封閉循環路徑，且未標示變量泵符號與開迴路特徵。
- ③ 定量油泵及變量油壓馬達組成之開迴路油壓系統:此描述將泵與馬達的變量特性顛倒。圖中泵側具可變排量符號，馬達側為固定排量符號，且系統為閉迴路而非開迴路。
- ④ 定量油泵及變量油壓馬達組成之閉迴路油壓系統:此描述誤判泵為定量泵。圖示泵符號含可調箭頭代表變量泵，而非定量泵，迴路形式雖正確判斷為閉迴路，但元件特性有誤。
Learning Tip
"閉迴路系統的核心特徵是油液在泵與馬達間直接循環，無需返回油箱，常見於靜液壓傳動（HST）。解題關鍵在於辨識符號：變量元件含可調箭頭、定量元件無箭頭；閉迴路圖形呈封閉環狀，開迴路則有油箱連接路徑。常考陷阱為混淆變量泵與變量馬達的符號差異。"
學員答題分佈
①變量油泵及定量油壓馬達組成之開迴路油壓系統0%
②變量油泵及定量油壓馬達組成之閉迴路油壓系統0%
③定量油泵及變量油壓馬達組成之開迴路油壓系統0%
④定量油泵及變量油壓馬達組成之閉迴路油壓系統0%
