Q161.

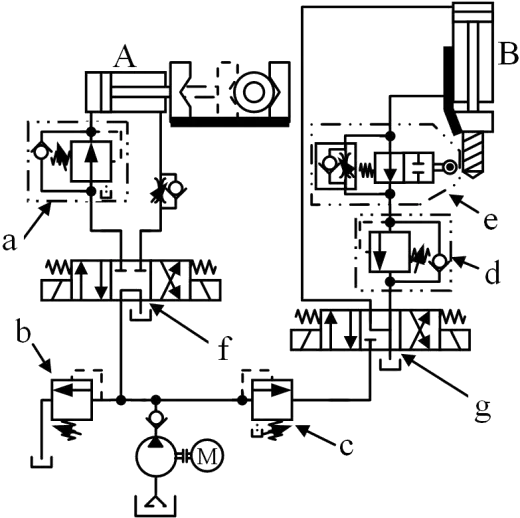

如下圖是一部自動鑽孔機械，其A 缸：夾料缸、B 缸：鑽孔缸，而動作順序為
，試問a 處使用之閥件名稱及功能，下列敘述何者為真？
油壓 · 乙級 · 設計 · Q161
難易度分析
4 / 5
本題為複選題，要求對特定油壓元件的名稱及其功能特徵進行精確辨識。考生必須區分相似閥件的功能差異，並理解複合元件在實際迴路中的作用，對知識點的掌握度要求較高。
正確答案 (複選)：②, ③
- ② 可限制夾料缸最大夾持力量:減壓閥的核心功能是將下游（二次側）壓力限制在設定值以下，因此可精確控制並限制夾料缸的最大夾持力量，避免工件因夾持力過大而變形或損傷。
- ③ 附止回閥之減壓閥:a處使用的是附止回閥之減壓閥，減壓閥用於降低並穩定夾料缸的供應壓力，而內建的止回閥允許流體在夾料缸退回時自由反向流動，避免產生背壓阻礙復歸動作。
錯誤選項解析
- ① 順序閥:順序閥的功能是依據系統壓力達到設定值時才開啟，用於控制致動器的動作先後順序，而非用於調節或限制下游壓力。此處a處需要的是穩定夾持壓力的閥件，與順序閥的用途不符。
- ④ 可保持夾料缸最小夾持力量:減壓閥的作用是限制上游壓力不超過設定值（控制上限），而非維持最小壓力。若需保持最小夾持力量，應採用溢流閥或順序閥等能維持系統最低壓力的元件。
Learning Tip
"在油壓夾持回路中，附止回閥之減壓閥是常見配置：減壓閥確保夾持力不超過工件承受上限，止回閥則讓夾料缸退回時無背壓干擾。常考陷阱是混淆減壓閥（限制下游最大壓力）與順序閥（依壓力控制動作順序）的功能差異，實務上夾持回路必須優先考慮工件保護與退回順暢性。"
