Q163.

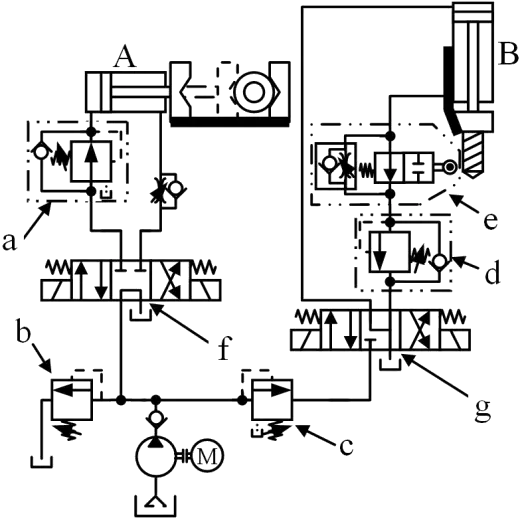

如下圖是一部自動鑽孔機械，其A 缸：夾料缸、B 缸：鑽孔缸，而動作順序為
，試問c 處使用之閥件名稱及功能，下列敘述何者為真？
油壓 · 乙級 · 設計 · Q163
難易度分析
4 / 5
本題屬於複數正確答案的類型，要求考生不僅要識別特定油壓元件的名稱，還必須精確分析該元件在複雜回路中的功能邏輯及對系統壓力的控制影響，增加了判別難度。
正確答案 (複選)：①, ④
- ① 無止回閥之順序閥:順序閥（Sequence Valve）用於確保夾料缸先達到設定壓力後，鑽孔缸才會動作。此處c處採用無止回閥之順序閥，使油路僅能單向依壓力順序控制執行元件動作，符合自動鑽孔機械之順序控制需求。
- ④ 可保持夾料缸最小夾持力量:順序閥可確保夾料缸在達到最低設定壓力（即最小夾持力量）後，鑽孔缸才得以進給。此設計防止工件未夾緊即進行鑽孔，符合加工安全與品質之油壓回路設計原則。
錯誤選項解析
- ② 可限制夾料缸最大夾持力量:限制最大夾持力量應使用溢流閥（Relief Valve）或減壓閥（Reducing Valve），而非順序閥。順序閥的功能在於控制動作先後順序，而非限制系統最大壓力。
- ③ 附止回閥之順序閥:若使用附止回閥之順序閥，則回油路可經止回閥自由流通，將失去順序壓力控制的意義。此夾持回路需維持單向順序控制，故不應附加止回閥。
Learning Tip
"本題核心考點為順序閥與溢流閥的功能區別：順序閥用於控制執行元件動作先後順序，而溢流閥用於限制系統最高壓力。實務上，夾持-加工回路必須確保夾持力先建立後才能進行加工，此為油壓安全設計之基本原則。另需注意附止回閥與無止回閥順序閥之應用差異，止回閥會使回油繞過順序閥，適用於需快速退回之回路。"
學員答題分佈
①無止回閥之順序閥0%
②可限制夾料缸最大夾持力量0%
③附止回閥之順序閥0%
④可保持夾料缸最小夾持力量0%
