Q167.

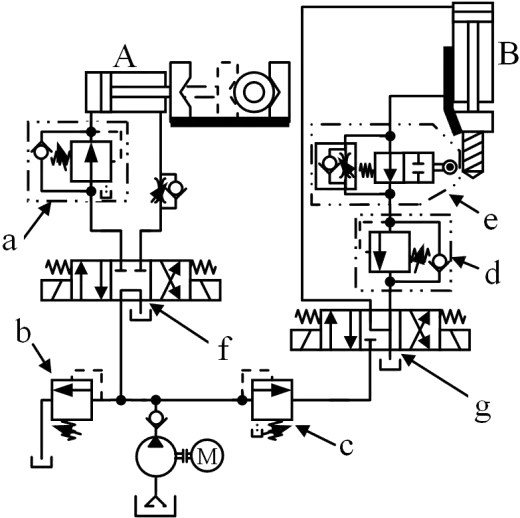

如下圖是一部自動鑽孔機械，其A 缸：夾料缸、B 缸：鑽孔缸，而動作順序為
，試問g 處使用之閥件名稱及功能，下列敘述何者為真？
油壓 · 乙級 · 設計 · Q167
難易度分析
4 / 5
本題屬於複選題，要求考生必須同時掌握方向控制閥的不同中位機能以及抗衡閥的運作原理，並能準確區分油缸在不同設定下的物理狀態，判別過程較為複雜。
正確答案 (複選)：②, ④
- ② 中位ABT 通4/3 電磁閥:中位ABT通型 4/3電磁閥 在中位時A、B、T三孔連通，可使致動器兩端油液回油箱，配合抗衡閥實現鑽孔缸自重平衡，為本迴路g處正確閥件選型。
- ④ 中位時抗衡閥無背壓，可使鑽孔缸自重被平衡:中位時A、B通油箱使抗衡閥控制側無背壓，閥芯開啟讓油缸下腔油液自由回流，從而平衡鑽孔缸因自重產生的下滑力，防止失控下墜。
錯誤選項解析
- ① 中位串列型PT 通4/3 電磁閥:中位串列型（PT通） 4/3電磁閥在中位時P與T相通、A與B封閉，此配置無法使抗衡閥正常釋放背壓，故不適用於需平衡自重工況的鑽孔缸迴路。
- ③ 中位時可使鑽孔缸被鎖固住:中位ABT通型閥件會使A、B孔均通油箱，鑽孔缸處於浮動狀態而非鎖固；若需鎖固應選用中位封閉型（ABP全封） 電磁閥。
Learning Tip
"本題核心考點為4/3電磁閥中位機能與抗衡閥的匹配關係。ABT通型中位時致動器浮動，適合垂直軸需自重平衡的場合；若誤選串列型（PT通） 或封閉型，將導致抗衡閥無法正常作動或油缸被鎖死。實務上須注意：垂直安裝的鑽孔缸或壓缸在自重較大時，必須搭配抗衡閥並選用正確中位機能的方向閥，否則會發生失控下滑或爬行現象。"
學員答題分佈
①中位串列型PT 通4/3 電磁閥0%
②中位ABT 通4/3 電磁閥0%
③中位時可使鑽孔缸被鎖固住0%
④中位時抗衡閥無背壓，可使鑽孔缸自重被平衡0%
