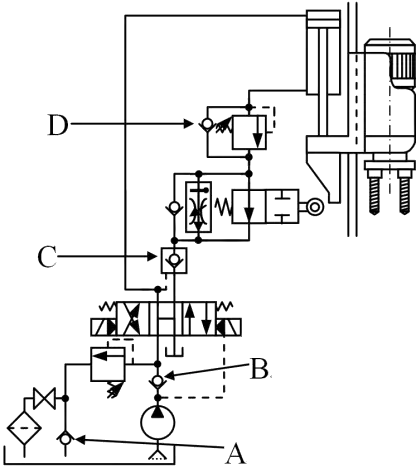

如下圖為自動鑽床的油壓迴路圖，在迴路圖中共有4 個止回閥(A、B、C、D 四處)，試問A 閥的順向開啟壓力(crackingpressure)及其功能為何？
油壓 · 乙級 · 設計 · Q171
難易度分析
4 / 5
本題為複選題，要求對油壓迴路元件的功能及對應之壓力數值有精確的掌握，需區分安全旁通與防止倒吸的不同作用，且必須同時判定正確的壓力範圍與功能描述才能得分，因此難度較高。
正確答案 (複選)：②, ③
- ② 3.5～5kgf/cm 2:3.5～5 kgf/cm² 是此止回閥的正確順向開啟壓力（cracking pressure）範圍。此壓力設定可確保在回油過濾器正常運作時閥門保持關閉，僅於過濾器堵塞導致壓差升高時才開啟旁通。
- ③ 作為回油過濾器之安全閥之用:A 閥的主要功能為回油過濾器之安全閥（旁通閥）。當過濾器濾芯堵塞造成進出兩端壓差超過設定值時，閥門開啟使油液繞過過濾器直接流回油箱，避免泵浦吸空或管路破裂等故障。
錯誤選項解析
- ① 0.3～0.5kgf/cm2:0.3～0.5 kgf/cm² 屬於極低開啟壓力，通常用於低壓回油管路的止回閥，不適用於自動鑽床油壓迴路中作為過濾器安全閥的工況。此壓力範圍無法承受系統回油背壓的波動。
- ④ 防止回油管線倒吸:防止回油管線倒吸並非 A 閥的功能。防止倒吸通常由安裝在吸油管路的止回閥負責，而 A 閥位於回油過濾器旁，其設計目的為過壓旁通保護而非防止倒吸。
Learning Tip
"本題核心考點為止回閥在油壓迴路中的多重功能辨識。考生常混淆順向開啟壓力（cracking pressure）與全開壓力（full flow pressure）的差異，且易將安全旁通閥與防止倒吸止回閥的功能搞混。實務上，回油過濾器的旁通閥開啟壓力通常設定在 3.5～5 kgf/cm²，此數值需高於正常回油背壓但低於系統元件的耐壓上限，設計時應依據 CNS 1966 油壓迴路圖符號標準正確判讀閥件位置與功能。"
