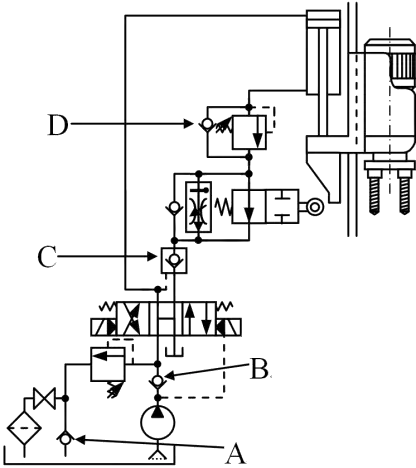

如下圖為自動鑽床的油壓迴路圖，在迴路圖中共有4 個止回閥(A、B、C、D 四處)，試問C 的順向開啟壓力(crackingpressure)

油壓 · 乙級 · 設計 · Q172

0.3～0.5kgf/cm 2

3.5～5kgf/cm 2

作為鑽孔機構鎖固之用

賦於電磁閥基本作動壓力

4 / 5

本題為複選題，要求考生同時掌握元件的標準規格數值以及其在特定液壓迴路中的實際功能。由於需在多個選項中完整判定正確項，且涉及功能分析與數值區分，較單一選擇題具有更高的認知要求。

① 0.3～0.5kgf/cm 2:止回閥的標準順向開啟壓力（cracking pressure）通常設定於 0.3～0.5 kgf/cm² 範圍，此低壓設計可確保油液在微小壓差下即可順利通過，符合一般液壓迴路中單向閥的工業標準規範。
③ 作為鑽孔機構鎖固之用:在自動鑽床油壓迴路中，止回閥 C 的功能為鎖固鑽孔機構，利用止回閥的單向截止特性維持夾持側的系統壓力，防止油液逆流以確保加工過程中的工件穩定固定。

② 3.5～5kgf/cm 2:3.5～5 kgf/cm² 遠高於一般止回閥的開啟壓力標準，此數值已接近溢流閥或順序閥的設定範圍，不適用於止回閥的 cracking pressure 規格。
④ 賦於電磁閥基本作動壓力:止回閥的功能為控制油液流向而非提供作動壓力，電磁閥的作動壓力來源應為液壓泵所建立之系統壓力，此選項混淆了壓力源與流向控制元件的功能差異。

"止回閥（Check Valve）的核心考點在於其順向開啟壓力通常極低（約 0.3～0.5 kgf/cm²），主要功能為單向導通與壓力保持（鎖固）。常見陷阱為將止回閥與溢流閥、順序閥或減壓閥的壓力設定值混淆，實務上需依據CNS 液壓符號與迴路功能正確辨識各閥件角色。"

①0.3～0.5kgf/cm 20%

②3.5～5kgf/cm 20%

③作為鑽孔機構鎖固之用0%

④賦於電磁閥基本作動壓力0%
