Q186.

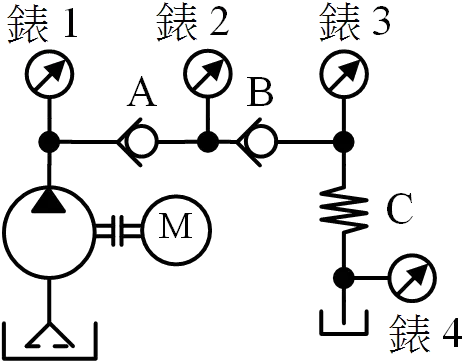

如下圖所示，管路阻力忽略不計，在額定流量20 l/min 時，止回閥A、B 開啟壓力分別為3.5、5kgf/cm 2，阻尼管C 壓降為1.5kgf/cm 2，若流量為10 l/min 時，下列敘述何者為真？
油壓 · 乙級 · 設計 · Q186
難易度分析
4 / 5
本題採複選形式，要求對多個壓力測量點的狀態進行同步分析。考生必須精確區分固定開啟壓力與隨流量變化的壓損之差異，並運用流量與壓降的比例關係進行推論，判別過程較為複雜且容易混淆。
正確答案 (複選)：①, ②
- ① 錶1 壓力8.5~10 之間:錶1位於液壓泵出口，當流量由20 l/min降至10 l/min時，管路壓損減半，泵出口壓力會介於8.5~10 kgf/cm²之間。
- ② 錶2壓力小於6.5:錶2位於止回閥A與B之間，由於流量減半使阻尼管C壓降由1.5降至0.75 kgf/cm²，錶2壓力會小於6.5 kgf/cm²。
錯誤選項解析
- ③ 錶3 壓力大於1.5:錶3位於止回閥B出口與阻尼管C入口之間，其壓力等於阻尼管C的壓降，流量減半時壓降約為0.75 kgf/cm²，並非大於1.5 kgf/cm²。
- ④ 錶4 壓力等於1.5 kgf/cm 2:錶4位於阻尼管C出口，直接通油箱，壓力應接近0 kgf/cm²（大氣壓），而非等於1.5 kgf/cm²。
Learning Tip
"本題考點為流量與管路壓損之關係（壓損與流量成正比）。解題關鍵：①止回閥開啟壓力為固定值（A=3.5、B=5 kgf/cm²）；②阻尼管壓降與流量成正比（20 l/min時1.5 kgf/cm² → 10 l/min時0.75 kgf/cm²）；③泵出口壓力=止回閥A開啟壓力+止回閥B開啟壓力+阻尼管壓降。易混淆點：勿將止回閥開啟壓力與管路壓降混淆。"
學員答題分佈
①錶1 壓力8.5~10 之間0%
②錶2壓力小於6.50%
③錶3 壓力大於1.50%
④錶4 壓力等於1.5 kgf/cm 20%
