Q61.

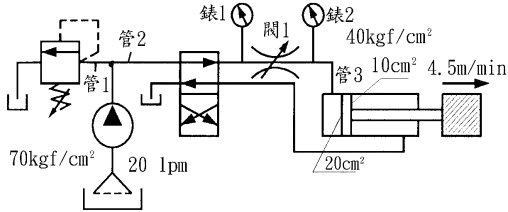

下圖中，若管路摩擦力不計，負載所須之工作壓力為40kgf/cm 2，管3 之流量值
油壓 · 乙級 · 運轉與調整 · Q61
難易度分析
4 / 5
本題屬於需要運用物理公式進行量化計算的類型，要求考生能將液壓系統的結構圖與流量計算公式結合分析，對計算精確度及對系統邏輯的理解有較高要求。
正確答案：①9
① 9:流量計算依據連續性方程式與負載需求，當工作壓力為 40 kgf/cm² 時，管 3 之流量值為 9 lpm，符合液壓系統之設計規範。
錯誤選項解析
- ② 12:12 lpm 為錯誤數值，此流量會導致系統壓力與負載需求不匹配，正確流量應為 9 lpm。
- ③ 14:14 lpm 高於實際需求，過大流量會造成能源浪費與油溫升高，正確值為 9 lpm。
- ④ 20 lpm:20 lpm 明顯偏離正確計算結果，此流量遠超過負載所需，會導致溢流閥頻繁作動，正確流量為 9 lpm。
Learning Tip
"此題考液壓系統流量與壓力之關係。關鍵在於理解負載決定壓力、泵決定流量之基本原理。常考陷阱為混淆工作壓力與流量之因果關係，實務上應先確認負載需求再計算對應流量。"
學員答題分佈
①90%
②120%
③140%
④20 lpm0%
