Q63.

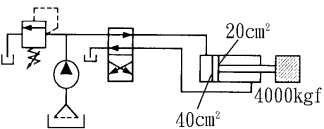

下圖中油壓缸驅動之負載為4000kgf，油壓缸內部運動阻力為80kgf，管路及閥之阻力不計，向右運動時，系統溢流閥(relief valve)調整之壓力值何者為宜
油壓 · 乙級 · 運轉與調整 · Q63
難易度分析
3 / 5
本題要求將多個力學數值綜合計算，並需精確區分油壓缸的有效受壓面積，屬於需要應用公式進行多步驟推論的計算題，且選項中包含易於混淆的計算陷阱。
正確答案：②120
② 120:120 kgf/cm² 為正確設定值。總推力需求為負載 4000 kgf 加內部運動阻力 80 kgf，合計 4080 kgf，依圖示油壓缸有效受壓面積計算，所需工作壓力約為 120 kgf/cm²，溢流閥應以此工作壓力為設定基準。
錯誤選項解析
- ① 100:100 kgf/cm² 低於系統所需之工作壓力，無法克服負載與油壓缸內部運動阻力之總和，導致油壓缸無法正常作動。
- ③ 200:200 kgf/cm² 遠高於實際所需之工作壓力，會造成系統壓力過高，增加元件負擔與能源浪費，且可能超出管路與密封件之額定壓力。
- ④ 204 kgf/cm 2:204 kgf/cm² 可能為誤將總推力 4080 kgf 除以錯誤之受壓面積（如誤用活塞桿側面積而非缸徑側面積）所導致之計算結果，屬面積取用錯誤之典型陷阱。
Learning Tip
"此類題型之核心考點為油壓缸推力計算（F = P × A）與溢流閥設定原則。計算時必須將負載重量與內部摩擦阻力相加得到總推力需求，再依圖示之缸徑計算有效受壓面積。常見陷阱為混淆無桿側與有桿側之有效面積，或忽略內部運動阻力。實務上溢流閥設定壓力應略高於工作壓力約 10%~15% 作為安全裕度，但本題以精確工作壓力值為答案。"
學員答題分佈
①1000%
②1200%
③2000%
④204 kgf/cm 20%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
