Q20.
下列圖中哪一個是TA 的安裝形式？
氣壓 · 乙級 · 識圖與繪圖 · Q20
難易度分析
3 / 5
此題考查對氣壓元件安裝形式圖形的精確辨識能力。由於選項均為相似的結構圖，考生必須能清楚分辨不同安裝形式在端口位置與連接方式上的微小差異，屬於需要精確記憶標準圖符的識別題。
正確答案：④

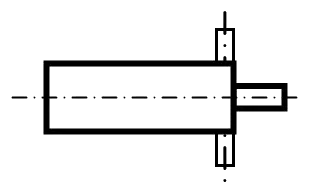

④ :此圖形正確表示 TA 的安裝形式，即直接配管型（Direct Piping Type），管路直接連接於閥體端口，為氣壓系統中常見的標準安裝配置。
:此圖形正確表示 TA 的安裝形式，即直接配管型（Direct Piping Type），管路直接連接於閥體端口，為氣壓系統中常見的標準安裝配置。錯誤選項解析

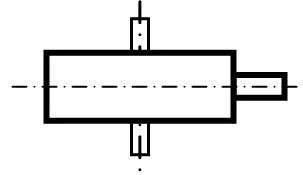

- ①

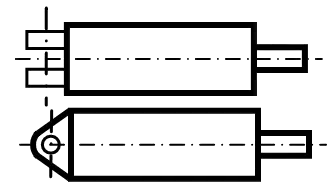

:此圖形所示為側面配管型安裝形式，進排氣口位於閥體側面，非 TA 所代表的標準安裝配置。 - ②
:此圖形所示為底板安裝型（基板配管式），閥體安裝於底板上再連接管路，與 TA 的安裝形式不符。 - ③
:此圖形所示為歧管安裝型（Manifold式），多個閥體集中安裝於歧管塊上，非 TA 所指的安裝形式。
Learning Tip
"本題考點為氣壓閥安裝形式之圖面識別。常見混淆類型包括側面配管型、底板安裝型、歧管安裝型與直接配管型。實務上需依據 CNS 氣壓符號標準辨識各安裝形式之端口位置與連接方式，TA 代表直接配管形式，為檢定常考題型。"
