Q22.
下列圖中哪一個是TC 的安裝形式？
氣壓 · 乙級 · 識圖與繪圖 · Q22
難易度分析
2 / 5
本題考查氣壓元件符號的辨識能力，需能準確區分流量控制元件與方向控制、壓力控制元件在圖形標誌上的差異，屬於基礎的符號記憶與對比分析類型。
正確答案：①

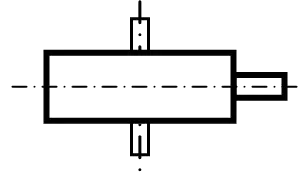

① :TC（節流閥/流量控制閥）的標準安裝形式為串聯於氣壓迴路中，透過調節閥口開度來控制氣體流量與致動器速度，此圖形符號符合 CNS 氣壓圖示標準。
:TC（節流閥/流量控制閥）的標準安裝形式為串聯於氣壓迴路中，透過調節閥口開度來控制氣體流量與致動器速度，此圖形符號符合 CNS 氣壓圖示標準。錯誤選項解析
- ②

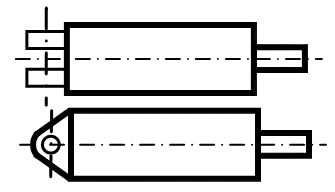

:此圖形為單向節流閥或止回閥的安裝符號，與 TC 的雙向節流控制功能不同，其僅在單一方向具節流作用。 - ③

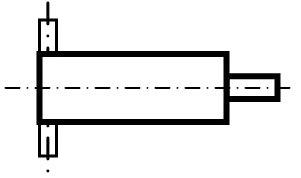

:此圖形代表快速排氣閥（Quick Exhaust Valve）的安裝形式，主要功能為加速氣缸排氣以提升速度，與 TC 的流量調節原理不同。 - ④

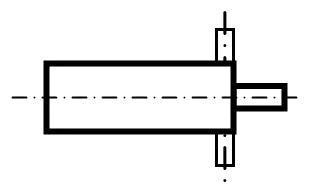

:此圖形為方向控制閥或壓力控制閥的符號，用於控制氣流方向或系統壓力，並非 TC 節流閥的安裝形式。
Learning Tip
"在氣壓識圖與繪圖檢定中，TC（節流閥）常與其他閥類符號混淆。關鍵區別在於：TC 符號具有可調節的節流口特徵，用於進排氣雙向節流；而單向節流閥僅單向節流、快速排氣閥則專用於排氣端加速。實務上需熟記 CNS 標準氣壓元件符號，避免將流量控制與方向控制閥件搞混。"
