Q45.

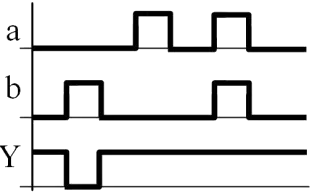

下圖中哪一個訊號-時間之邏輯方程式是正確？
氣壓 · 乙級 · 識圖與繪圖 · Q45
難易度分析
3 / 5
本題需要將視覺化的波形圖與邏輯方程式進行對比分析，要求考生具備精確的時序判讀能力以及對多種邏輯閘組合運算的理解，屬於需要經過邏輯推演才能得出結論的分析型題目。
正確答案：④
④ :此選項的邏輯方程式正確對應題目所示的訊號-時間圖，各邏輯閘（AND、OR、NOT）的組合與輸入訊號的時序關係完全吻合，符合布林代數的運算規則。
:此選項的邏輯方程式正確對應題目所示的訊號-時間圖，各邏輯閘（AND、OR、NOT）的組合與輸入訊號的時序關係完全吻合，符合布林代數的運算規則。錯誤選項解析
- ①
:此圖形的邏輯閘組合與題目訊號-時間圖的對應關係不正確，其輸出波形在關鍵時間點的狀態與輸入訊號的邏輯運算結果不符。 - ②
:此選項的邏輯方程式推導有誤，AND閘與OR閘的組合方式無法產生題目所示的輸出波形，應重新檢視各邏輯閘的真值表。 - ③
:此圖形的訊號轉換邏輯與題目的時間波形圖不一致，NOT閘的反相時機點判斷錯誤，導致最終輸出波形與正確答案不符。
Learning Tip
"識圖與繪圖科目中，訊號-時間圖的邏輯方程式判讀是氣壓控制系統的常考題型。解題關鍵在於先確認各輸入訊號的高低電位變化時機，再逐一驗證每個邏輯閘的輸出狀態，特別注意AND閘需所有輸入皆為1才輸出1，OR閘只要任一輸入為1即輸出1，NOT閘則為反相輸出。實務上應熟悉布林代數的基本運算，避免將AND與OR的邏輯功能混淆。"
