Q149.

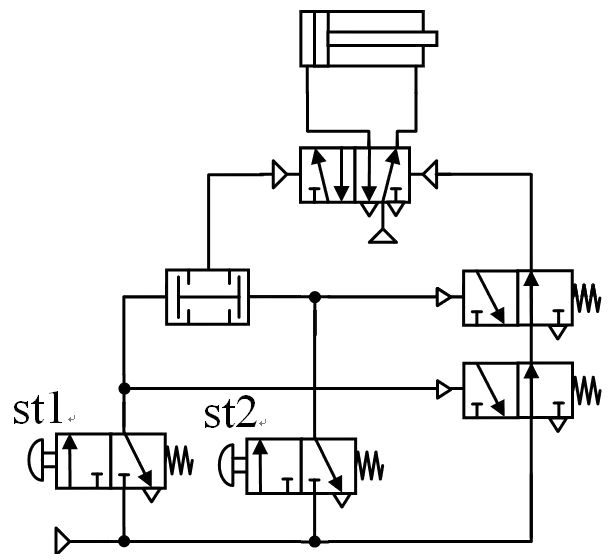

下圖氣壓迴路，在操作st1、st2 時，下列敘述何者為真？
氣壓 · 乙級 · 設計 · Q149
難易度分析
3 / 5
本題要求考生能正確辨識氣壓迴路圖中的邏輯元件符號，並分析其輸入與輸出之間的邏輯關係，需區分串聯與並聯邏輯在元件動作上的差異。
正確答案：①兩者都按下氣壓缸伸出，兩者都放開氣壓缸縮回
① 兩者都按下氣壓缸伸出，兩者都放開氣壓缸縮回:此迴路採用 AND 閥（雙壓閥）串聯邏輯，必須 st1 與 st2 同時按下才能使信號傳遞至方向控制閥，驅動氣壓缸伸出；當兩者都放開時，控制信號消失，氣壓缸在彈簧復歸作用下縮回。
錯誤選項解析
- ② 其中一個按下氣壓缸伸出，兩者都放開氣壓缸縮回:此描述為 OR 閥（梭閥）並聯邏輯的特性，只要任一開關按下即可使氣壓缸伸出。但本圖為 AND 邏輯迴路，非 OR 邏輯，故不正確。
- ③ 兩者都按下氣壓缸伸出，其中一個放開氣壓缸縮回:若為 AND 邏輯迴路，只要任一開關放開即會中斷控制信號，氣壓缸會立即縮回，而非需要兩者都放開才縮回。此描述混淆了 AND 閥的信號保持特性。
- ④ 其中一個按下氣壓缸伸出，其中一個放開氣壓缸縮回 的功能:此描述同時混淆了 AND 閥與 OR 閥的動作特性。AND 邏輯要求兩開關同時動作才有輸出，非任一開關獨立操作即可控制氣壓缸伸縮。
Learning Tip
"本題核心考點為 AND 閥（雙壓閥）與 OR 閥（梭閥）的迴路辨識。AND 閥需兩輸入信號同時存在才有輸出，常見於雙手安全操作迴路；OR 閥則任一輸入有信號即有輸出。實務上需嚴格區分兩者的符號差異與動作邏輯，此為氣壓設計檢定的高頻考點。"
學員答題分佈
①兩者都按下氣壓缸伸出，兩者都放開氣壓缸縮回0%
②其中一個按下氣壓缸伸出，兩者都放開氣壓缸縮回0%
③兩者都按下氣壓缸伸出，其中一個放開氣壓缸縮回0%
④其中一個按下氣壓缸伸出，其中一個放開氣壓缸縮回 的功能0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
