Q158.

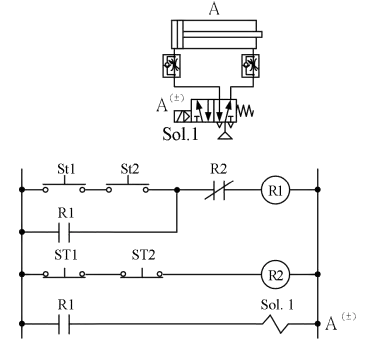

下圖電氣-氣壓迴路，在操作st1、st2 時，下列敘述何者正確？
氣壓 · 乙級 · 設計 · Q158
難易度分析
3 / 5
本題考查對氣壓邏輯元件動作原理的理解，需能精確分辨 AND 邏輯與 OR 邏輯在啟動與停止條件上的差異，並將其正確對應至氣壓缸的伸縮動作。
正確答案：①兩者都按下氣壓缸才伸出，兩者都放開氣壓缸才縮回
① 兩者都按下氣壓缸才伸出，兩者都放開氣壓缸才縮回:此迴路為AND 邏輯閥（雙壓閥）配置，當 st1 與 st2 兩個按鈕同時被按下時，控制信號才能通過使電磁閥切換，氣壓缸得以伸出；當兩者都放開時，控制信號消失，閥件復歸，氣壓缸縮回。
錯誤選項解析
- ② 其中一個按下氣壓缸就伸出，兩者都放開氣壓缸才縮回:此描述為OR 邏輯閥（梭閥）的功能，任一按鈕按下即可導通信號使氣壓缸伸出，但本題迴路採用的是雙壓閥而非梭閥，故為錯誤敘述。
- ③ 兩者都按下氣壓缸才伸出，其中一個放開氣壓缸就縮回:此描述不符合雙壓閥的動作特性，雙壓閥要求兩側信號同時存在才能輸出，放開任一按鈕即會使信號中斷，氣壓缸會立即縮回而非需兩者都放開。
- ④ 其中一個按下氣壓缸就伸出，其中一個放開氣壓缸就縮回的功能:此描述為OR 邏輯加上單邊保持的混合功能，與本題AND 邏輯迴路的實際動作原理完全不符，雙壓閥必須兩信號同時存在才能導通。
Learning Tip
"雙壓閥（AND 閥）與梭閥（OR 閥）為氣壓迴路最常考的邏輯元件，兩者功能相反且容易混淆。雙壓閥需兩輸入同時有信號才有輸出，常用於安全雙手按鈕設計；梭閥則為任一輸入有信號即有輸出。解題時應先判斷迴路中邏輯閥的類型，再推導氣壓缸的動作條件。"
學員答題分佈
①兩者都按下氣壓缸才伸出，兩者都放開氣壓缸才縮回0%
②其中一個按下氣壓缸就伸出，兩者都放開氣壓缸才縮回0%
③兩者都按下氣壓缸才伸出，其中一個放開氣壓缸就縮回0%
④其中一個按下氣壓缸就伸出，其中一個放開氣壓缸就縮回的功能0%
