Q160.

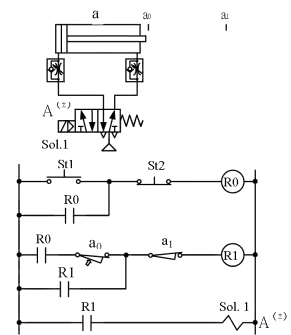

下圖電氣-氣壓迴路，在壓按一下st1 時，下列敘述何者正確？
氣壓 · 乙級 · 設計 · Q160
難易度分析
3 / 5
本題要求考生能準確解析電路圖中的訊號邏輯，並在多個相似的動作描述中，精確區分停止觸發條件（手動與自動）以及最終的停止位置，具有一定的邏輯分析難度。
正確答案：②氣壓缸伸出、後退往復動作，在壓按一下st2 閥後，氣壓缸退回後限停止
② 氣壓缸伸出、後退往復動作，在壓按一下st2 閥後，氣壓缸退回後限停止:按下 ST1 啟動按鈕後，電磁閥激磁使氣壓缸伸出，觸發前限 a1 開關後退回，再觸發後限 a0 開關後再次伸出，形成往復循環動作；當按下 ST2 停止按鈕時，切斷自保持迴路，氣壓缸完成當前行程後退回後限停止。
錯誤選項解析
- ① 氣壓缸伸出、後退往復動作一段時間後，自動退回後限停止:此選項描述為「自動退回後限停止」，但此迴路設計並非時間控制型自動停止，而是需透過ST2 限位開關手動觸發停止信號，氣壓缸才會退回後限。
- ③ 氣壓缸伸出、後退往復動作，在達到預定次數後，氣壓缸可退回後限停止:此選項描述為「達到預定次數後自動停止」，但此迴路中並未配置計數器或計數控制元件，無法實現次數控制功能，需依賴 ST2 手動停止。
- ④ 氣壓缸伸出、後退往復動作，在達到預定次數後，氣壓缸伸出至前限位置停止:此選項錯誤描述停止位置為「前限位置」，實際上按下 ST2 後，控制迴路會使氣壓缸退回後限位置（a0）停止，而非停留於前限。
Learning Tip
"氣壓往復迴路的核心考點在於辨識停止條件：此題為手動停止型（ST2）而非自動計數或時間控制。常考陷阱包括混淆「自動停止」與「手動停止」迴路，以及搞混停止時氣壓缸的最終位置（前限或後限）。實務上需熟記 a0（後限開關）與 a1（前限開關）的訊號邏輯，以及自保持迴路的激磁/消磁控制原理。"
學員答題分佈
①氣壓缸伸出、後退往復動作一段時間後，自動退回後限停止0%
②氣壓缸伸出、後退往復動作，在壓按一下st2 閥後，氣壓缸退回後限停止0%
③氣壓缸伸出、後退往復動作，在達到預定次數後，氣壓缸可退回後限停止0%
④氣壓缸伸出、後退往復動作，在達到預定次數後，氣壓缸伸出至前限位置停止0%
