Q161.

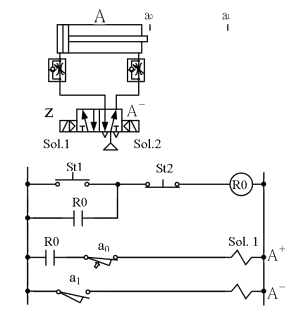

下圖電氣-氣壓迴路，在壓按一下st1 時，下列敘述何者正確？
氣壓 · 乙級 · 設計 · Q161
難易度分析
3 / 5
本題需分析電路邏輯以區分啟動與停止訊號的功能。選項中設計了計數控制與時間延遲等干擾項，要求考生能準確辨識手動停止控制與自動控制之差異，具備一定的邏輯判別難度。
正確答案：④氣壓缸伸出、後退往復動作，在壓按一下st2 閥後，氣壓缸退回後限停止
④ 氣壓缸伸出、後退往復動作，在壓按一下st2 閥後，氣壓缸退回後限停止:壓按 ST1 後，電氣-氣壓迴路啟動使氣壓缸進行伸出與後退的往復動作；當壓按 ST2 閥 時，控制迴路斷訊，電磁閥切換至初始位置，氣壓缸退回後限位置停止，此為典型的手動停止控制迴路設計。
錯誤選項解析
- ① 氣壓缸伸出、後退往復動作，在達到預定次數後，氣壓缸伸出至前限位置停止:此迴路設計中，氣壓缸並非在達到預定次數後自動停止於前限位置。該描述混淆了自動停止控制與手動停止控制的差異，此電路需依賴外部信號（ST2）才能終止往復動作。
- ② 氣壓缸伸出、後退往復動作一段時間後，自動退回後限停止:此迴路不具備時間控制自動退回功能。描述中的「一段時間後自動退回」屬於時間繼電器控制特性，但此電路採用的是手動按鈕 ST2 作為停止信號，非時間延遲控制。
- ③ 氣壓缸伸出、後退往復動作，在達到預定次數後，氣壓缸可退回後限停止:此迴路並無計數器控制功能來達成「達到預定次數後自動退回」。該描述混淆了計數控制與手動按鈕控制的電路架構，此電路需壓按 ST2 才能終止動作。
Learning Tip
"此類電氣-氣壓往復迴路題型的核心考點在於區分啟動信號（ST1）與停止信號（ST2）的功能差異。常考陷阱包括混淆自動計數停止、時間延遲停止與手動按鈕停止三種控制方式。實務上，ST2 通常串接於控制迴路的斷電或復歸路徑，使電磁閥失電後彈簧復歸至初始位置，氣壓缸退回後限。"
學員答題分佈
①氣壓缸伸出、後退往復動作，在達到預定次數後，氣壓缸伸出至前限位置停止0%
②氣壓缸伸出、後退往復動作一段時間後，自動退回後限停止0%
③氣壓缸伸出、後退往復動作，在達到預定次數後，氣壓缸可退回後限停止0%
④氣壓缸伸出、後退往復動作，在壓按一下st2 閥後，氣壓缸退回後限停止0%
