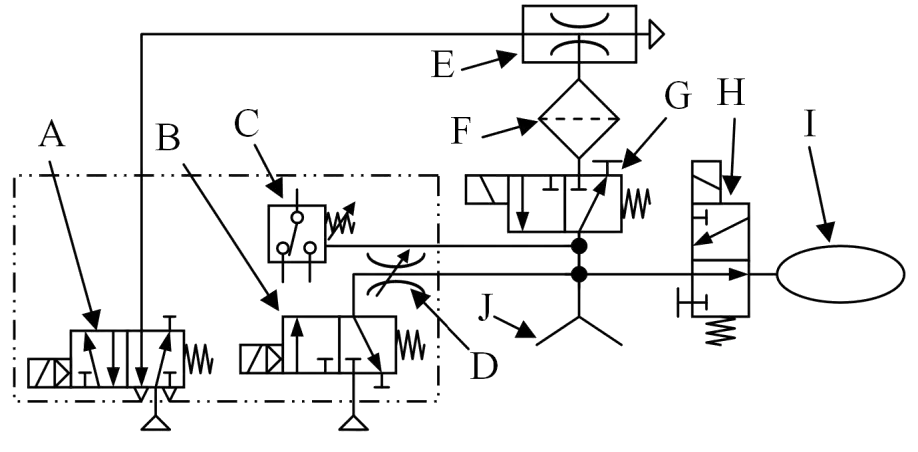

下圖為一套真空產生系統，可利用常壓空氣轉換為真空壓吸取物件，請問〝H〞閥件的功能為何？

錯誤選項解析

• ① 可讓真空管線通道導通或關閉，當線圈激磁時通道導通:此描述為常閉型電磁閥（線圈激磁時導通）的特性，但閥件 H 為常開型（未激磁時導通、激磁時關閉），兩者動作邏輯相反。
• ② 以改變流道面積從大變小，當氣體流速變快時，即可獲得真空壓力，以吸引外部的物件:此描述為文氏管真空產生器（Venturi）的運作原理，利用流體流速增加導致壓力下降的白努利效應產生真空，並非電磁閥的功能。
• ④ 可阻擋外部的雜質灰塵進入真空產生器:阻擋雜質灰塵為過濾器（圖中 F 元件）的功能，電磁閥 H 為方向控制閥，不具備過濾作用。
