Q182.

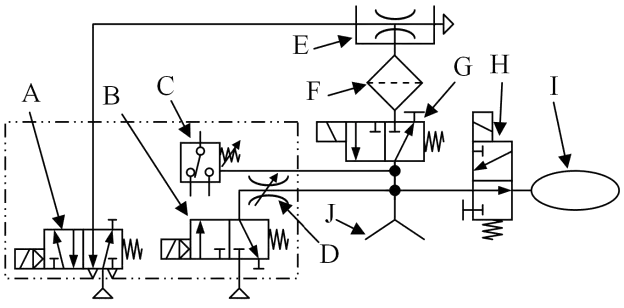

下圖為一套真空產生系統，可利用常壓空氣轉換為真空壓吸取物件，請問〝I〞閥件的功能為何？
氣壓 · 乙級 · 設計 · Q182
難易度分析
3 / 5
需能正確辨識真空系統圖中的元件符號，並精準區分儲壓元件與控制閥件的功能差異，避免將通路切換與壓力儲存混淆。
正確答案：②儲存真空壓力，可延長真空消失的時間
② 儲存真空壓力，可延長真空消失的時間:〝I〞為真空儲氣筒（真空蓄壓器），其功能為儲存真空壓力，當真空源中斷時可延長真空維持時間，確保吸取物件不會立即掉落。
錯誤選項解析
- ① 可讓真空管線通道導通或關閉，當線圈激磁時通道導通:此描述為電磁閥之功能，但圖中〝I〞閥件並非電磁切換閥，而是用於真空壓力儲存之元件，故不正確。
- ③ 可讓真空儲氣筒通道導通或關閉，當線圈激磁時通道關閉:此描述亦為電磁閥之功能，與圖中〝I〞閥件之實際用途不符，該元件為儲壓容器而非電磁控制閥。
- ④ 可提高吸取物件的氣密性，使用軟質橡膠材質製作而成:此描述為吸盤（真空吸著墊）之特性，吸盤使用軟質橡膠材質以提升氣密性，但並非圖中〝I〞閥件之功能。
Learning Tip
"本題核心考點為真空系統元件之辨識與功能區分。常見陷阱在於混淆真空儲氣筒、電磁閥與真空吸盤之角色：儲氣筒負責蓄壓延時，電磁閥負責通路切換，吸盤負責接觸吸附。實務設計時，真空儲氣筒容量需依吸取物件重量與洩漏率計算，以確保斷電或斷氣時仍有足夠之安全保持時間。"
學員答題分佈
①可讓真空管線通道導通或關閉，當線圈激磁時通道導通0%
②儲存真空壓力，可延長真空消失的時間0%
③可讓真空儲氣筒通道導通或關閉，當線圈激磁時通道關閉0%
④可提高吸取物件的氣密性，使用軟質橡膠材質製作而成0%
