Q183.

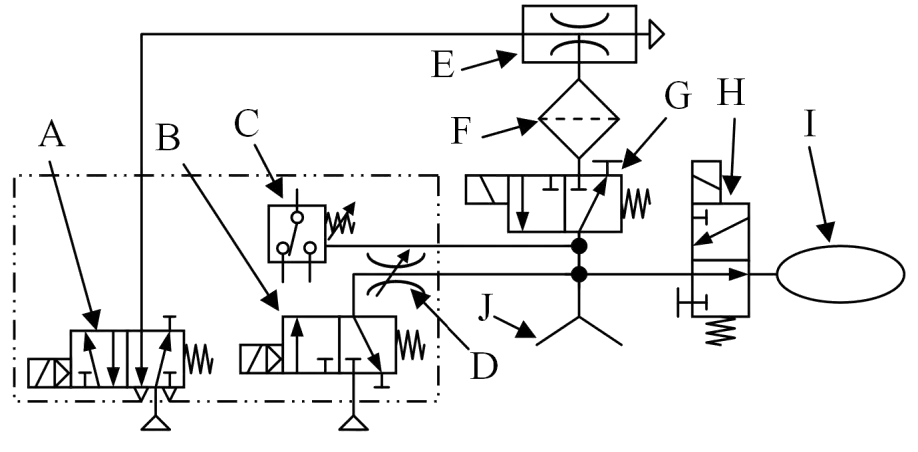

下圖為一套真空產生系統，可利用常壓空氣轉換為真空壓吸取物件，請問〝J〞閥件的功能為何？
氣壓 · 乙級 · 設計 · Q183
難易度分析
2 / 5
此題要求考生能正確辨識真空系統圖表中的特定元件及其功能。選項中設計了容易混淆的類似元件特性，需精確區分管路末端元件與控制元件的功能差異。
正確答案：④可提高吸取物件的氣密性，使用軟質橡膠材質製作而成
④ 可提高吸取物件的氣密性，使用軟質橡膠材質製作而成:〝J〞為真空吸盤系統中的軟質橡膠吸盤（suction pad）組件，採用軟質橡膠材質可貼合被吸附物件表面，有效提升氣密性與吸附力，確保真空吸取作業的穩定性。
錯誤選項解析
- ① 可讓真空管線通道導通或關閉，當線圈激磁時通道導通:此描述為電磁閥的功能特性，但圖中〝J為真空管路中的接頭/ junction元件，並非電磁閥，線圈激磁與通道導通的控制功能不適用於此元件。
- ② 儲存真空壓力，在緊急停止時可延長真空消失的時間:此描述為真空儲氣筒（vacuum reservoir）的功能，用於儲存真空能量以延長吸附保持時間，但〝J〞並非儲氣容器，不具備壓力儲存功能。
- ③ 可讓真空儲氣筒通道導通或關閉，當線圈激磁時通道關閉:此描述同樣指向電磁閥對真空儲氣筒的控制功能，〝J為管路連接元件，無電磁線圈激磁控制機制，亦非用於控制儲氣筒通斷。
Learning Tip
"本題考點為真空產生系統元件辨識。圖中〝J位於真空管路末端連接吸盤處，其功能為提升吸附氣密性。常考陷阱為混淆電磁閥（如圖中A、B、G、H）與管路接頭/吸盤的功能差異。實務上，軟質橡膠吸盤適用於表面平整物件，若物件表面粗糙則需選用波紋型吸盤以增加補償能力。"
