Q193.

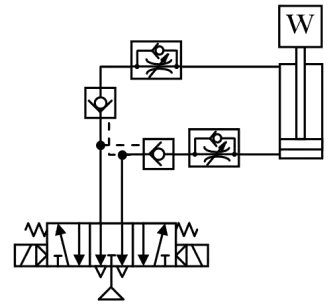

下圖迴路名稱何者最適宜？
氣壓 · 乙級 · 設計 · Q193
難易度分析
3 / 5
本題要求考生能正確辨識迴路圖中的關鍵元件及其組合功能。由於選項中包含多個功能相似的迴路類型，且圖中存在可能引起誤導的輔助元件，考生必須精確區分核心控制元件以判定迴路名稱，具有一定的辨析難度。
正確答案：④鎖固 迴路
④ 鎖固 迴路:此迴路採用中位封閉型五口三位方向閥搭配氣控單向閥，當閥回到中位時，氣缸兩側氣體被封閉，單向閥阻止氣體洩漏，使氣缸活塞桿能精確鎖定在任意位置，符合鎖固迴路之設計原理。
錯誤選項解析
- ① 變速:此迴路雖配置了節流閥可調節氣缸速度，但核心特徵在於氣控單向閥的鎖固功能，變速僅為附帶效果而非主要設計目的。
- ② 平衡:平衡迴路通常用於防止垂直負載因自重下落，需配置順序閥或背壓閥產生反向壓力，此迴路並無此類元件。
- ③ 衝擊:衝擊迴路旨在使氣缸高速撞擊工件，通常會增大排氣流量或增設快速排氣閥，與本迴路利用單向閥限制流動的設計相反。
Learning Tip
"本題關鍵在於辨識氣控單向閥（圖中帶控制信號線的單向閥符號）與中位封閉型方向閥的組合應用。常考陷阱是將「有節流閥」誤判為變速迴路，實際上鎖固迴路也可含速度調節功能。實務上，鎖固迴路常用於夾具、定位等需中途停止並保持位置的場合，需注意氣壓系統因空氣可壓縮性，鎖固精度不如液壓系統。"
學員答題分佈
①變速0%
②平衡0%
③衝擊0%
④鎖固 迴路0%
