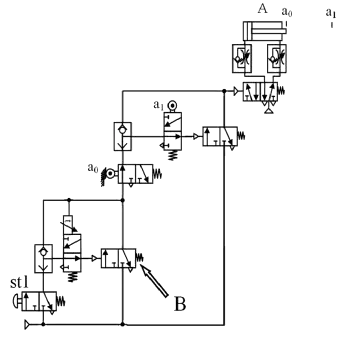

如下圖所示氣壓迴路，下列敘述何者正確？
氣壓 · 乙級 · 設計 · Q221
難易度分析
4 / 5
本題屬於複數正確選項之題目，要求考生必須全面分析氣壓迴路中自保持元件、計時器以及極限開關的邏輯連鎖關係，判斷動作流程與停止位置，認知負荷較高。
正確答案 (複選)：②, ④
- ② B 閥件為啟動後，啟動訊號自保持之用:B 閥件在此迴路中擔任自保持（記憶）功能，當啟動按鈕釋放後，仍能維持控制訊號使迴路持續運作，這是氣壓控制系統中常見的記憶迴路設計。
- ④ 氣壓缸伸出、退回往復動作，一段時間後氣壓缸退回a0 停止:此迴路使氣壓缸執行伸出與退回的往復動作，經過計時器設定的時間後，氣壓缸最終退回至 a0 初始位置停止，符合典型的自動往復控制迴路設計原理。
錯誤選項解析
- ① 氣壓缸伸出一段時間後，才退回a 0 停止:此選項描述的是單純的伸出-延時-退回單循環動作，但此迴路實際上是利用計時器與自保持電路實現多次往復運動後才停止，並非僅伸出一次後即退回。
- ③ 氣壓缸伸出、退回往復動作，一段時間後氣壓缸伸出，碰觸a 1 停止:此選項錯誤在於停止位置描述為碰觸 a1（伸出端極限開關） 停止，實際上迴路設計是讓氣壓缸在完成往復動作後，退回至 a0（初始位置） 停止，而非停在伸出端。
Learning Tip
"此類題型常考自保持迴路與計時器控制的組合應用。容易混淆的觀念包括：① a0 與 a1 極限開關的功能區別（a0 為退回端、a1 為伸出端）；② 自保持閥件的作用是維持訊號而非直接控制氣壓缸動作；③ 往復次數由計時器設定值決定，而非由極限開關計數。實務操作時需確認初始位置歸位與訊號連鎖是否正確。"
