Q220.

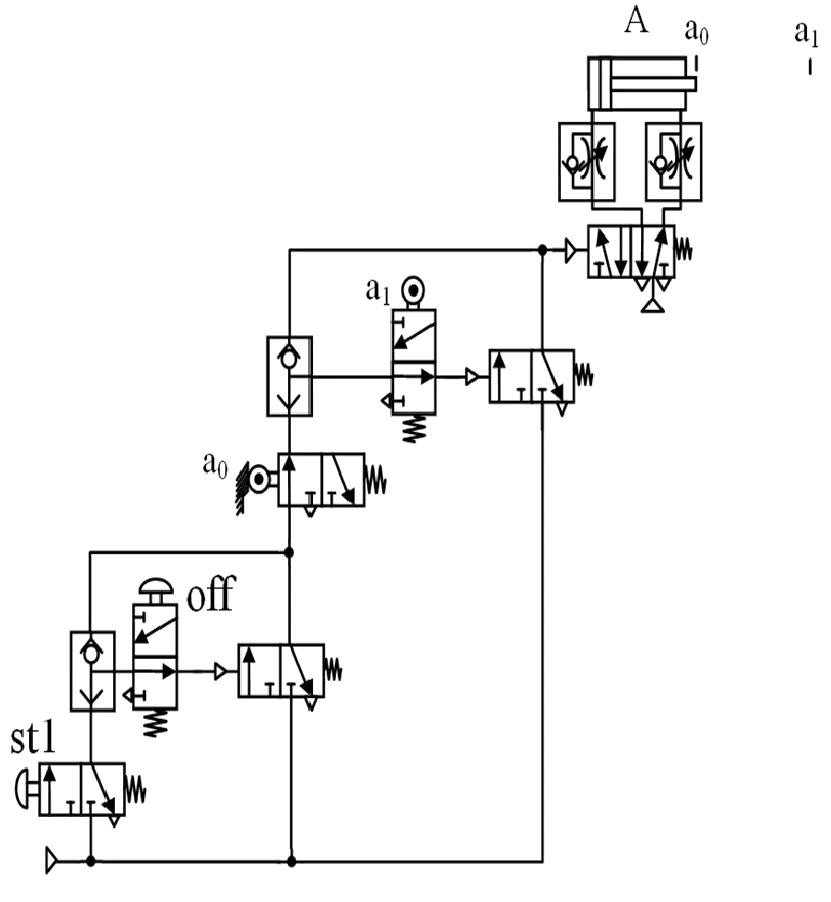

如下圖所示氣壓迴路，在壓按一下st1 時，下列操作功能敘述何者正確？
氣壓 · 乙級 · 設計 · Q220
難易度分析
3 / 5
本題為多選題，要求分析氣壓迴路的邏輯功能。考生需準確區分純氣壓元件與電氣控制元件的功能差異，並判定多個操作選項的正確性，增加了認知負荷。
正確答案 (複選)：①, ③
- ① 氣壓缸伸出、退回連續往復動作:此為典型的氣壓往復迴路，按下啟動閥 st1 後，透過行程閥（如 a0、a1）的切換信號控制方向控制閥換向，使氣壓缸持續進行伸出與退回的連續往復動作。
- ③ 連續往復動作時，直到壓按一下off 閥後，氣壓缸退回a0 停止:迴路中的 off 閥為停止控制閥，當壓按 off 閥時會切斷往復信號迴路，使方向控制閥復歸至初始位置，氣壓缸隨即退回 a0 原位停止，此為標準的手動停止控制設計。
錯誤選項解析
- ② 氣壓缸伸出、退回連續往復動作一段時間後，自動退回a 0 停止:此迴路中並未配置時間延遲閥或計時器元件，因此不具備「動作一段時間後自動停止」的功能。若需時間控制，必須額外加入延遲閥或電氣計時控制模組。
- ④ 氣壓缸伸出、退回往復動作，在達到預定次數後，自動退回a0 停止:此純氣壓往復迴路未設置計數器或預設次數控制元件，無法達成「達到預定次數後自動停止」的功能。若需計數控制，須改用電氣可程式控制器（PLC）搭配近接開關實現。
Learning Tip
"本題核心考點為往復迴路的啟動與停止控制邏輯。常考陷阱在於混淆純氣壓控制與電氣序列控制的功能差異：純氣壓迴路僅能透過行程閥、手動閥進行基本控制，不具備計時、計數等進階功能；若題目出現「一段時間後」、「預定次數後」等描述，通常代表需要電氣控制或PLC介入。實務上，off 閥的優先權高於啟動信號，按下後會直接切斷自持迴路使系統復歸。"
學員答題分佈
①氣壓缸伸出、退回連續往復動作0%
②氣壓缸伸出、退回連續往復動作一段時間後，自動退回a 0 停止0%
③連續往復動作時，直到壓按一下off 閥後，氣壓缸退回a0 停止0%
④氣壓缸伸出、退回往復動作，在達到預定次數後，自動退回a0 停止0%
