Q70.
兩只DC24V，功率為12W 的電磁閥，其最低作動電流值為20mA，使用DC24V/1A 的電源供應器，如下圖接線方式，會產生何種狀況
氣壓 · 乙級 · 裝配、運轉與調整 · Q70
難易度分析
3 / 5
本題考驗對電路接線方式（串聯）導致的電壓分配現象及其對設備作動影響的分析能力，需將電路理論與元件規格參數結合判斷。
正確答案：③A、B 皆不切換
③ A、B 皆不切換:兩只DC24V電磁閥串聯時，電源電壓24V被均分，每只僅得約12V，導致驅動電流遠低於最低作動電流20mA，線圈產生的電磁吸力不足以克服彈簧力與摩擦力，故A、B皆不切換。
錯誤選項解析
- ① A、B同時切換:串聯電路中電壓會分配至各負載，每只電磁閥僅獲得約12V，低於額定電壓24V，因此線圈磁力不足，無法驅動閥芯切換，並非兩只同時切換。
- ② A 先切斷，等約0.5sec 後B 切換:串聯電路中電流同時流經A與B，不存在時間差或先後切換的機制；且因端電壓不足，兩者皆無法作動，不會出現A先切斷而B延遲切換的狀況。
- ④ B 切換而A 不切換:串聯電路中電流路徑相同，A與B承受相同電壓條件，不會出現B切換而A不切換的差異；兩者皆因電壓分配不足而無法作動。
Learning Tip
"串聯與並聯電路是氣壓電磁閥配線的常考重點。串聯分壓、並聯分流：多只額定電壓相同的電磁閥應採並聯接線，確保每只獲得完整工作電壓。實務上若誤將負載串聯，會導致端電壓下降、電磁閥無法切換或動作不穩定，檢修時應優先確認接線方式與電源供應器容量是否匹配。"
學員答題分佈
①A、B同時切換0%
②A 先切斷，等約0.5sec 後B 切換0%
③A、B 皆不切換0%
④B 切換而A 不切換0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
相似類型題目

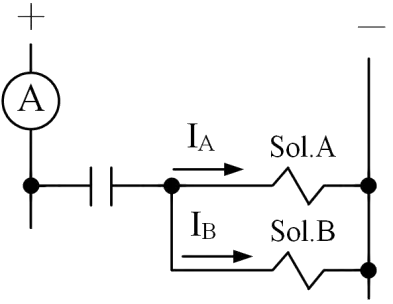

有A、B 兩只DC24V 的電磁閥，其消耗功率分別為48W、24W，如下圖接線方式，請問電磁閥A、B 激磁時，通過電流錶的電流量I 為多少安培？ ①1A ②2A ③3A ④4A 。
