Q14.

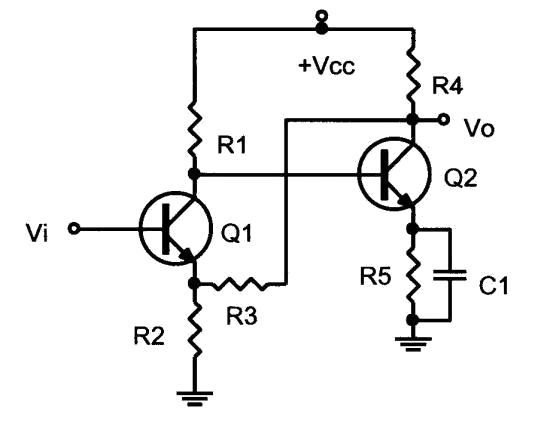

如下圖電路所示，屬於何種負回授型態？
儀表電子 · 乙級 · 電子學 · Q14
難易度分析
3 / 5
此題要求分析電路圖中的回授網路，判別取樣端與注入端的連接方式，需精確區分電壓/電流取樣以及串聯/並聯混合的四種組合邏輯。
正確答案：③電壓串聯負回授
③ 電壓串聯負回授:電壓串聯負回授從輸出端進行電壓取樣，回授信號以串聯方式與輸入電壓疊加。此架構可提高輸入阻抗並降低輸出阻抗，符合題目電路的回授網路連接方式。
錯誤選項解析
- ① 電流並聯負回授:電流並聯負回授採用電流取樣與並聯混合，會降低輸入阻抗並提高輸出阻抗。題目電路的取樣點與回授信號注入方式不符合此架構。
- ② 電壓並聯負回授:電壓並聯負回授雖為電壓取樣，但回授信號以並聯（分流）方式注入輸入端，會降低輸入阻抗。題目電路中回授信號與輸入源為串聯關係，故不正確。
- ④ 電流串聯負回授:電流串聯負回授採用電流取樣（取樣電流流經負載），會提高輸出阻抗。題目電路的取樣對象為輸出電壓而非電流，故不正確。
Learning Tip
"負回授型態判斷為電子學常考題型，關鍵在於掌握兩個維度：①取樣方式（電壓取樣使輸出阻抗降低、電流取樣使輸出阻抗提高）；②混合方式（串聯混合使輸入阻抗提高、並聯混合使輸入阻抗降低）。四種組合（電壓串聯、電壓並聯、電流串聯、電流並聯）的阻抗變化特性務必熟記，並能從電路圖中辨識回授網路的取樣點與注入點。"
學員答題分佈
①電流並聯負回授0%
②電壓並聯負回授0%
③電壓串聯負回授0%
④電流串聯負回授0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
