Q5.

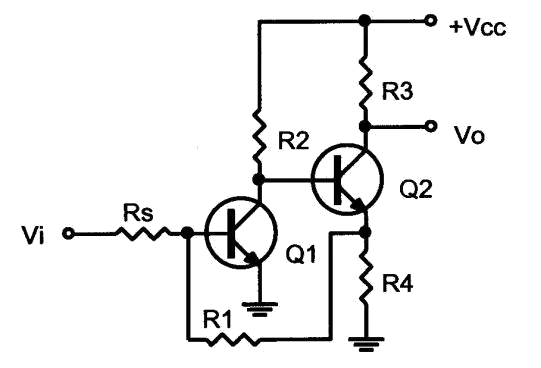

如下圖電路所示屬於何種負回授型態？
儀表電子 · 乙級 · 電子學 · Q5
難易度分析
3 / 5
此題要求分析電路圖中的取樣方式與信號混合方式，考生必須精確區分四種不同的負回授組合，屬於需掌握核心定義並能正確對應電路結構的典型概念分析題。
正確答案：②電流－並聯負回授
② 電流－並聯負回授:電流－並聯負回授的取樣信號為輸出電流，且回授信號以並聯（分流）方式與輸入信號疊加。此電路從輸出端取樣電流信號，並將回授信號並聯注入輸入端，符合此負回授型態的技術特徵。
錯誤選項解析
- ① 電流－串聯負回授:電流－串聯負回授的取樣信號為輸出電流，且回授信號以串聯方式與輸入信號比較。本電路的取樣方式並非輸出電流，因此不屬於此型態。
- ③ 電壓－串聯負回授:電壓－串聯負回授的取樣信號為輸出電壓，且回授信號以串聯方式與輸入信號比較。本電路並非取樣輸出電壓，故不屬於此型態。
- ④ 電壓－並聯負回授:電壓－並聯負回授的取樣信號為輸出電壓，且回授信號以並聯方式與輸入信號疊加。本電路的取樣對象為電流而非電壓，因此不屬於此型態。
Learning Tip
"判斷負回授型態的關鍵在於兩步驟：首先確認取樣信號是輸出電壓還是輸出電流（取樣端與輸出端並聯為電壓取樣，串聯為電流取樣）；其次確認混合方式是串聯還是並聯（回授信號與輸入信號串聯比較為串聯回授，並聯疊加為並聯回授）。電流－並聯負回授會使輸入阻抗降低、輸出阻抗升高，常見於電流放大器設計。考試時需仔細辨識回授網路的連接位置，避免混淆電壓取樣與電流取樣的判斷。"
學員答題分佈
①電流－串聯負回授0%
②電流－並聯負回授0%
③電壓－串聯負回授0%
④電壓－並聯負回授0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
