Q16.

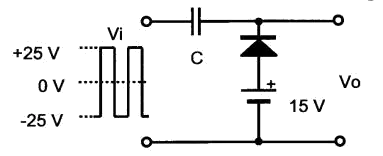

如下圖電路所示，為一箝位電路(clamping circuit)，輸入Vi 為±25V 之方波，則輸出Vo 之波形為何？
儀表電子 · 乙級 · 電子學 · Q16
難易度分析
3 / 5
本題需要對電路元件的導通狀態進行分析，並結合直流參考電壓計算電容儲能後的波形平移量。由於必須精確判斷二極體方向及計算電壓偏移值才能選出正確波形，具有一定的推論難度。
正確答案：①
① :此為正箝位電路搭配15V直流參考電壓。當輸入為-25V時，二極體順向導通，輸出被箝位在-15V（15V電池電壓）；電容充電至40V。當輸入跳變至+25V時，二極體逆向截止，輸出等於輸入加電容電壓：25V + 40V = +65V。故輸出波形在+15V至+65V之間切換，與此選項波形一致。
:此為正箝位電路搭配15V直流參考電壓。當輸入為-25V時，二極體順向導通，輸出被箝位在-15V（15V電池電壓）；電容充電至40V。當輸入跳變至+25V時，二極體逆向截止，輸出等於輸入加電容電壓：25V + 40V = +65V。故輸出波形在+15V至+65V之間切換，與此選項波形一致。錯誤選項解析
- ②
:此波形顯示輸出在+15V至-35V之間，為負箝位特徵，但本電路二極體陰極朝上接正電位，屬於正箝位架構，輸出應全為正值，故此選項錯誤。 - ③
:此波形顯示輸出在0V至-65V之間，完全為負電位範圍，與正箝位電路加上15V正向偏壓後輸出應為全正電位的特性不符。 - ④
:此波形顯示輸出在+25V至-25V之間，等同於輸入波形未經任何箝位，忽略了電容儲能與二極體箝位作用，故此選項錯誤。
Learning Tip
"箝位電路的核心在於判斷二極體導向與直流參考電壓極性：二極體陰極朝上為正箝位（波形往上移），陽極朝上為負箝位（波形往下移）。常考陷阱為混淆箝位電路與限幅電路——箝位是平移整個波形，限幅是削去特定電位以上的部分。計算輸出電位時，需先求出電容充電電壓（導通時的電位差），再疊加至輸入信號上。"
