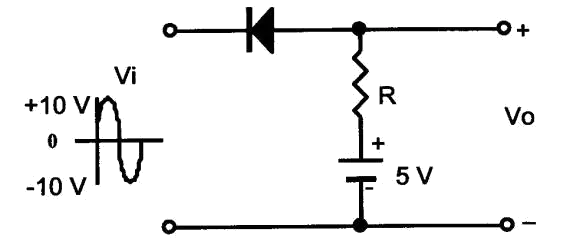

如下圖電路若二極體為理想時，則Vo 波形為何？

儀表電子 · 乙級 · 電子學 · Q67

3 / 5

本題需要分析二極體與電源的連接方式，判斷電路在不同輸入電壓下的導通與截止狀態，並將其轉換為對應的輸出波形特徵，屬於需要將電路理論應用於波形分析的綜合判斷題。

④

:此波形正確呈現正向串聯箝位特性：當 Vi > 5V 時二極體逆向偏置截止，Vo 被電池維持在 +5V（波形頂部被削平）；當 Vi < 5V 時二極體順向偏置導通，Vo 跟隨 Vi 變化，包含完整的負半週正弦波。

① :此波形顯示僅有正半週超過 +5V 的部分出現脈衝狀輸出，其餘時間維持在 +5V 直流位準，這不符合串聯二極體箝位電路的導通特性。理想二極體導通時 Vo 應跟隨 Vi，而非僅輸出脈衝。
② :此波形顯示負半週在 -5V 處被箝位，且正半週無輸出，這與電路中 5V 電池正极朝上的偏壓方向不符。本電路的參考電位為 +5V，不應對負半週產生 -5V 的箝位效果。
③ :此波形顯示負半週在 -5V 處被箝位，正半週則完整通過，這相當於負向箝位電路的特性。但本題電路中二極體陰極朝向輸入端、陽極接 +5V 電池，屬於正向箝位配置，不應對負半週箝位。

"本題考點為串聯型二極體箝位電路的波形判斷。關鍵在於確認二極體方向與電池極性：陰極接輸入端、陽極接正電壓時，輸入電壓高於電池電壓則二極體截止（輸出被箝位在電池電壓），低於則導通（輸出跟隨輸入）。常考陷阱是混淆串聯箝位（二極體與負載串聯）與並聯箝位（二極體與負載並聯）的電路結構與波形特徵。"
