Q31.

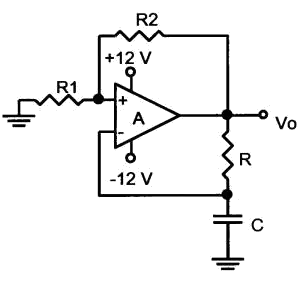

如下圖電路所示，為波形產生電路，輸出端的波形為何？
儀表電子 · 乙級 · 電子學 · Q31
難易度分析
2 / 5
需辨識電路拓撲結構與波形產生原理之間的對應關係，區分不同振盪電路之特徵，屬於對核心電路概念的基礎應用分析。
正確答案：③方波
③ 方波:方波由施密特觸發器或比較器搭配正回授构成的弛張振盪器產生，電路利用電容充放電與遲滯比較原理，使輸出在高準位與低準位間快速切換，形成方波。
錯誤選項解析
- ① 三角波:三角波通常由積分器電路或函數產生器IC產生，需對方波進行積分運算才能獲得線性上升/下降的波形，此電路架構並非積分型波形產生電路。
- ② 正弦波:正弦波需透過LC振盪器、RC相移振盪器或Wien橋式振盪器等回授電路產生，其特點為單一頻率之純淨波形，此電路不具備選頻回授網路。
- ④ 鋸齒波:鋸齒波需具備不對稱的充放電時間常數，通常用於掃描電路或時基產生器，其波形特徵為緩升陡降或陡降緩升，此電路之充放電路徑對稱，無法產生鋸齒波。
Learning Tip
"此題考弛張振盪器的波形判別。關鍵在於辨識電路是否包含正回授比較器與RC定時網路，此組合必產生方波。常考陷阱為混淆積分器（產三角波）與弛張振盪器（產方波）的電路架構，實務上須注意運算放大器飽和區操作特性。"
學員答題分佈
①三角波0%
②正弦波0%
③方波0%
④鋸齒波0%
