Q53.

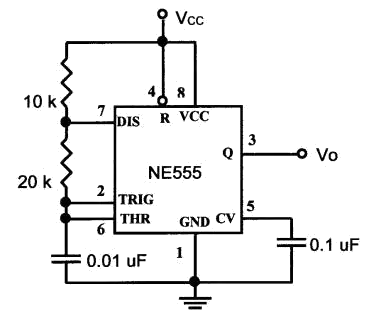

如下圖電路所示，第5 腳所接之電容器作用為何？
儀表電子 · 乙級 · 電子學 · Q53
難易度分析
2 / 5
本題考查對特定積體電路引腳功能的記憶與辨識。需能區分控制電壓端與定時電路元件的不同作用，只要掌握該元件在電路中的基本功能即可正確選出，不涉及複雜計算或深層推論。
正確答案：①減少雜訊干擾
① 減少雜訊干擾:555計時器IC的第5腳為控制電壓腳(Control Voltage)，內部連接至比較器的參考電壓點。外接電容器可作為去耦合電容，濾除電源雜訊與外部干擾，維持內部2/3 Vcc參考電壓的穩定，避免誤觸發。
錯誤選項解析
- ② 減少放電時間:放電時間主要由放電腳(第7腳)與外部RC時間常數決定，而非第5腳的電容器。第5腳電容不影響充放電週期，其功能純粹為雜訊抑制。
- ③ 減少振盪頻率:振盪頻率由外部定時電阻(RA、RB)與定時電容(CT)決定，公式為 f = 1.44/((RA+2RB)×CT)。第5腳的控制電容僅用於濾波，不會改變振盪頻率。
- ④ 增加振盪頻率:同上述原理，第5腳電容器與頻率設定無關。若要調整振盪頻率，應修改外部RC定時網路的元件值，而非控制電壓腳的旁路電容。
Learning Tip
"此題考555計時器各腳位功能，常考陷阱為混淆第5腳(控制電壓)與第7腳(放電)的作用。實務上第5腳通常接0.01μF陶瓷電容接地以抑制高頻雜訊；若此腳受干擾，會直接導致輸出脈波不穩定或頻率漂移。"
