Q1.

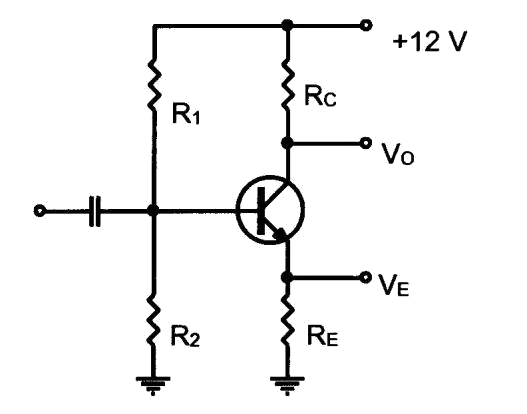

如下圖所示之電路發生故障，用三用電表測量得知VO 為+12V，VE 為0時，其可能故障原因為何﹖
儀表電子 · 乙級 · 裝配與測試知識 · Q1
難易度分析
3 / 5
此題要求考生能將量測電壓與電晶體的導通狀態（截止、飽和、線性）正確對應，並分析不同元件故障時對電路節點電壓的影響，需具備電路分析與故障排除的綜合推理能力。
正確答案：①R1 開路
① R1 開路:R1 開路會使基極偏壓電流為零，電晶體進入截止狀態，無集極電流流過 RC 導致 VO 被拉至 +12V（VCC），同時無射極電流使 VE = 0V，符合測量結果。
錯誤選項解析
- ② R2 開路:R2 開路會使基極電壓升高（接近 VCC），導致基極電流過大，電晶體可能進入飽和狀態，此時 VE 應有電壓而非 0V，與題意不符。
- ③ RC 短路:RC 短路會使集極直接連接 VCC，VO 雖可能為 +12V，但此時電晶體仍可能導通，VE 不應為 0V，且短路會造成電流過大而非截止現象。
- ④ RE 短路:RE 短路會使射極直接接地，VE = 0V 雖符合，但此時電晶體仍會導通且有集極電流，VO 應低於 +12V（因 RC 有壓降），與測量結果矛盾。
Learning Tip
"此類電晶體偏壓電路故障分析題型，關鍵在於理解分壓偏壓電路中 R1（上偏壓電阻）與 R2（下偏壓電阻）的功能差異。R1 開路→截止（VO=VCC, VE=0）；R2 開路→飽和或過導通。解題時應先判斷電晶體工作狀態（截止/飽和/線性），再根據歐姆定律與克希荷夫電壓定律推導各節點電壓，避免混淆開路與短路造成的電壓變化方向。"
