Q12.

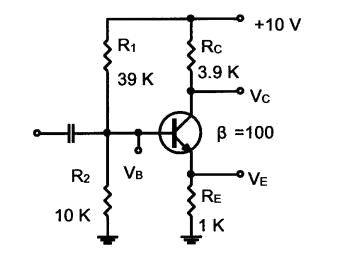

如下圖電路所示，若測得V B＝2V、V E＝0V、VC＝10V，則下列何者為可能的故障原因﹖
儀表電子 · 乙級 · 裝配與測試知識 · Q12
難易度分析
3 / 5
本題需要分析電路中多個節點的電壓分佈，並將測量數值與不同故障情境（開路或短路）進行對比排除。考生必須精確掌握電晶體在不同故障狀態下的電壓表現，才能在相似的干擾選項中找出正確答案。
正確答案：①電晶體BE 接面開路
① 電晶體BE 接面開路:電晶體BE接面開路時，基極電流無法流入，導致射極電壓VE＝0V（無電流流過RE），而集極電壓VC≈VCC＝10V（電晶體處於截止狀態），與測量值完全吻合。
錯誤選項解析
- ② RC 短路:若RC短路，集極將直接連接至電源VCC，此時VC應等於VCC，但基極-射極接面仍正常導通，VE不應為0V，應有約0.7V的VBE壓降，與題意不符。
- ③ RE 開路:若RE開路，射極迴路斷開，雖然VE可能呈現0V，但此時基極電壓VB也應異常（通常會升高或浮動），而非穩定的2V，且電晶體仍可能處於微導通狀態。
- ④ 電晶體BC接面開路:若電晶體BC接面開路，集極電流無法流通，VC會接近VCC，但BE接面仍正常，射極應有電流流過RE，VE不應為0V，應有電壓降存在。
Learning Tip
"本題核心考點為BJT電晶體直流偏壓故障分析。正常NPN電晶體於主動區時，應滿足VC＞VB＞VE，且VBE≈0.7V。當BE接面開路時，電晶體完全截止，IC＝0、IE＝0，導致VE＝0V且VC＝VCC。常見陷阱為混淆開路與短路故障對各節點電壓的影響，解題關鍵在於確認哪個接面斷開會同時造成VE歸零與VC維持電源電壓。"
