Q9.

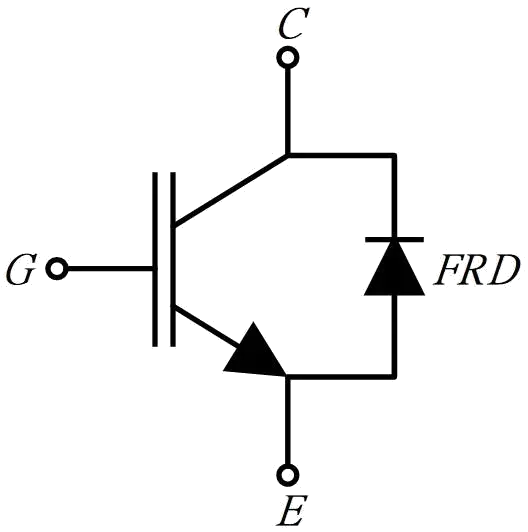

下圖中，FRD 之功用為何？
電力電子 · 乙級 · 識圖與繪圖 · Q9
難易度分析
3 / 5
此題目要求考生能精確區分不同電路保護元件的功能，需對電感性負載在切換瞬間產生的電學現象有正確理解，並能將特定元件與其對應的專業用途進行正確匹配。
正確答案：③電感性負載時，回生電流之迴路
③ 電感性負載時，回生電流之迴路:FRD（Fast Recovery Diode / 續流二極體） 在 電感性負載（如繼電器、馬達、電磁閥）切換瞬間，提供 回生電流（反電動勢電流） 的洩放迴路，避免產生高壓突波損壞開關元件。
錯誤選項解析
- ① 整流用:整流是將交流電轉換為直流電的功能，通常由整流橋或整流二極體擔任，並非此電路中 FRD（續流二極體） 的主要用途。
- ② 箝位用:箝位功能通常用於限制電壓峰值，多由 齊納二極體 或 TVS 元件實現，FRD 在此電路中並非用於箝位。
- ④ dv/dt 之保護:dv/dt 保護 通常由 緩衝電路（Snubber Circuit），如 RC 緩衝器或 MOV 來達成，FRD 的主要功能並非抑制電壓變化率。
Learning Tip
"此類題型常考 續流二極體（FRD） 與 緩衝電路（Snubber） 的功能區別。切記：FRD 專門處理 電感性負載的反電動勢，提供電流持續流通路徑；而 dv/dt 保護 與 電壓箝位 則屬於其他保護電路的職責。實務上若 FRD 接反或遺漏，開關元件（如電晶體、MOSFET）極易被 反電動勢突波 擊穿損壞。"
學員答題分佈
①整流用0%
②箝位用0%
③電感性負載時，回生電流之迴路50%
④dv/dt 之保護50%
