Q69.

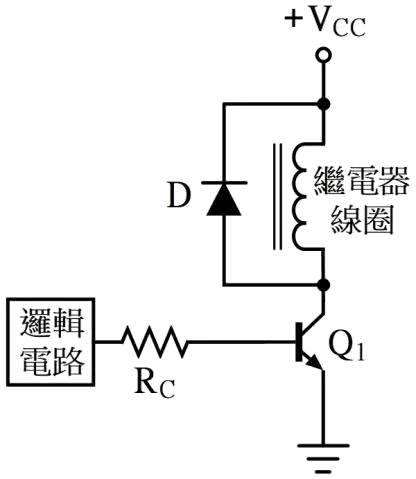

下圖所示電路中，下列敘述哪些正確？
電力電子 · 乙級 · 電子學 · Q69
難易度分析
3 / 5
本題屬於複選題型，要求同時判別多個元件的功能定義。考生需精確區分相同元件在不同電路結構中的應用差異，且必須完整分析所有選項才能得出正確答案，因此提高了解題的複雜度。
正確答案 (複選)：②, ③
- ② 二極體可消除線圈上之反電勢:當電晶體由導通轉為截止時，電感線圈會產生高壓反電動勢，二極體提供電流洩放路徑，有效消除反電勢對電路的衝擊。
- ③ 電晶體用途為開關:此電路中電晶體工作於飽和區與截止區，作為控制線圈通斷的電子開關，而非線性放大區操作。
錯誤選項解析
- ① 二極體功能為整流:此電路中的二極體並非用於整流，而是作為續流二極體（Flyback Diode），用於保護電晶體免受線圈斷路時產生的反電動勢損壞。
- ④ 電晶體用途為放大器:電晶體作為放大器時需工作於主動區（線性區），但此電路中電晶體用於開關控制，工作於飽和與截止狀態，非放大用途。
Learning Tip
"此題核心考點為電感性負載驅動電路中各元件的功能辨識。常考陷阱在於混淆整流二極體與續流二極體的應用場景：整流用於交流轉直流，續流用於消除反電動勢。實務上，驅動繼電器或螺線管等電感負載時，務必並聯續流二極體以保護開關元件，否則反電動勢可能擊穿電晶體的 CE 接面。"
