Q7.

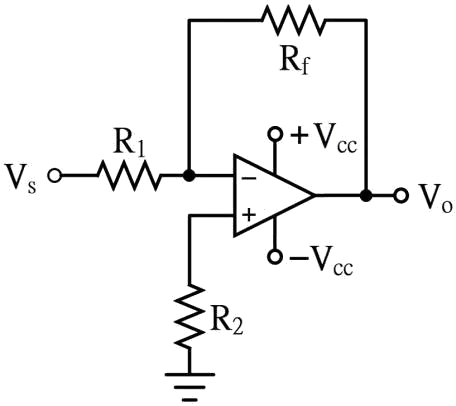

下圖所示電路其放大倍數為
電力電子 · 乙級 · 電子學 · Q7
難易度分析
3 / 5
本題考查對運算放大器基本電路組態的辨識能力。除了需要精確區分反相與非反相放大器的增益公式外，還需能分辨電路中補償電阻對增益計算的影響，具有一定的陷阱分析要求。
正確答案：③
③ :此為標準反相放大器的電壓增益公式 Av = -Rf/R1，負號代表輸出與輸入相位相反，符合題圖電路組態。
:此為標準反相放大器的電壓增益公式 Av = -Rf/R1，負號代表輸出與輸入相位相反，符合題圖電路組態。錯誤選項解析
- ①
:此為非反相放大器的增益公式，但題圖為反相放大器組態，輸入訊號接至反相輸入端，故不適用。 - ②
:此公式將 R1 與 R2 並聯作為分母，並非標準運算放大器增益公式，屬於錯誤推導。 - ④
:此公式同樣錯誤地引入 R1 與 R2 的並聯值，R2 僅為偏壓電流補償電阻，不參與增益計算。
Learning Tip
"反相放大器與非反相放大器的增益公式為電子學最常考的基本題型，關鍵在於辨識輸入訊號接至運算放大器的反相端（-）或非反相端（+）。補償電阻 R2 的作用是平衡輸入偏壓電流，其值通常取 R1 與 Rf 的並聯值，但不影響增益計算，此為常見陷阱。"
