Q8.

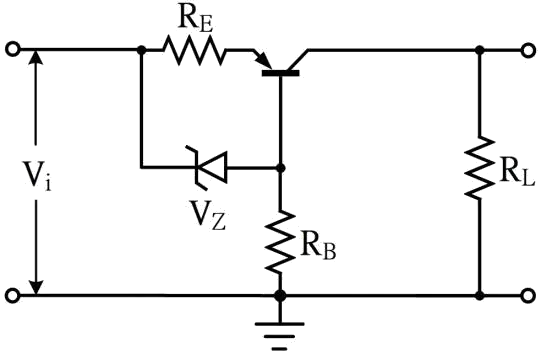

下圖所示電路為
電力電子 · 乙級 · 電子學 · Q8
難易度分析
3 / 5
此題考查對特定電源電路結構的辨識能力，需要能區分電路回授取樣對象的不同及其對應的功能類型，屬於基礎概念的應用辨析。
正確答案：④定電流供給電源電路
④ 定電流供給電源電路:定電流供給電源電路透過負回授機制與電流偵測電阻，使輸出電流不隨負載阻抗變化而改變。此類電路常用於LED驅動、電池充電及感測器供電等需要穩定電流的應用場景。
錯誤選項解析
- ① 自動穩壓電路:自動穩壓電路的功能是維持輸出電壓恆定，而非電流恆定。此類電路通常使用齊納二極體或電壓回授機制來穩定電壓，與定電流電路的設計目的不同。
- ② 直流過載保護電路:直流過載保護電路的作用是在負載電流超過設定值時切斷或限制電流，屬於保護機制而非持續供電的定電流功能。兩者目的截然不同。
- ③ 電晶體整流電路:電晶體整流電路是將交流電轉換為直流電的電路，主要使用整流元件（如二極體或可控矽）。此電路功能為電源轉換，與定電流供給無關。
Learning Tip
"此類題型常考定電壓（CV）與定電流（CC）電路的辨識。關鍵在於觀察電路中的回授取樣元件：若取樣的是電壓訊號則為穩壓電路；若取樣的是電流訊號（如串接偵測電阻）則為定電流電路。實務上需注意運算放大器與電晶體在回授迴路中的角色，以及負載線變化時的工作點移動特性。"
