Q68.

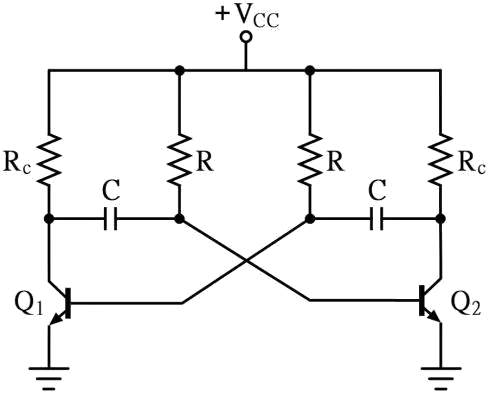

下圖所示電路中，若Q1 與Q 2 相同，下列哪些正確？
電力電子 · 乙級 · 電子學 · Q68
難易度分析
4 / 5
本題屬於多選題，要求考生不僅要能辨識電路圖的結構類型，還必須精確區分頻率與週期的數學公式，並在多個相似選項中排除干擾項，因此提高了綜合判斷的難度。
正確答案 (複選)：①, ②
- ① 該電路為無穩態多諧振盪器:此電路為典型的無穩態多諧振盪器（Astable Multivibrator），由兩顆相同電晶體交叉耦合構成，無穩定狀態，會持續在兩個暫穩態之間自動切換振盪。
- ② 頻率約為0.72÷(RC):無穩態多諧振盪器的振盪頻率公式為 f ≈ 1/(1.4RC) ≈ 0.72÷(RC)，此為由RC時間常數決定充放電週期所推導出的標準近似值。
錯誤選項解析
- ③ 該電路為單穩態多諧振盪器:單穩態多諧振盪器僅有一個穩定狀態，需外部觸發才能進入暫穩態，與本電路無需觸發即可自行振盪的特性不符。
- ④ 頻率約為1.4RC:1.4RC 是週期 T 的近似值（T ≈ 1.4RC），而非頻率。頻率應為週期的倒數，即 f ≈ 0.72÷(RC)，此選項混淆了頻率與週期的關係。
Learning Tip
"無穩態多諧振盪器的核心考點在於辨識其無需外部觸發即可自行振盪的特性，並熟記頻率公式 f ≈ 0.72/(RC)。常考陷阱為將週期 T ≈ 1.4RC 與頻率公式混淆，或將無穩態與單穩態（需觸發）、雙穩態（兩個穩定狀態）電路搞混。實務上此電路廣泛應用於方波產生器與時脈信號源。"
學員答題分佈
①該電路為無穩態多諧振盪器0%
②頻率約為0.72÷(RC)0%
③該電路為單穩態多諧振盪器0%
④頻率約為1.4RC0%
