Q3.

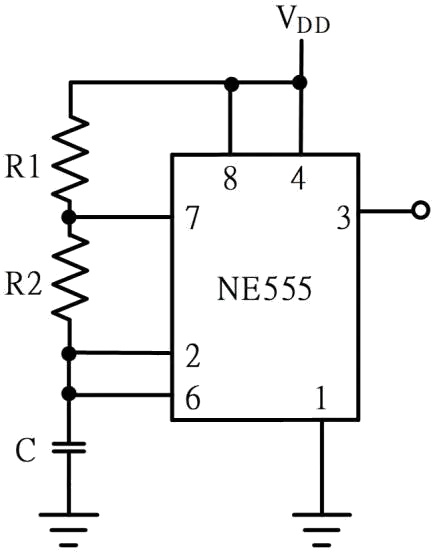

下圖所示電路中，下列關於NE555 之敘述，何者錯誤？
電力電子 · 乙級 · 邏輯與數位系統 · Q3
難易度分析
2 / 5
本題考察對特定集成電路工作模式及其輸出特性的基本識別能力，僅需掌握電路基本元件與波形之間的對應關係即可判定，屬於基礎概念應用題。
正確答案：③輸出波形為正弦波
③ 輸出波形為正弦波:NE555 在此模式下的輸出為高低電平切換的 方波 (Square Wave)，而非正弦波。
錯誤選項解析
- ① 做為非穩態振盪:該電路配置為 非穩態 (Astable) 模式，可利用電容充放電產生連續的脈衝訊號。
- ② 其輸出頻率決定於R1、R2 及C:在非穩態模式下，輸出頻率確實是由外接電阻 R1、R2 與電容 C 的數值共同決定。
- ④ R1 與R2 之大小可改變其輸出訊號工作週期:透過調整 R1 與 R2 的阻值比例，可以改變電容充放電時間的比例，進而控制 工作週期 (Duty Cycle)。
Learning Tip
"掌握 NE555 的三種基本工作模式：單穩態 (Monostable)、非穩態 (Astable) 與 雙穩態 (Bistable)。常見考點在於區分輸出波形（通常為方波）以及各模式下決定時間常數（RC 組合）的元件配置。"
學員答題分佈
①做為非穩態振盪0%
②其輸出頻率決定於R1、R2 及C0%
③輸出波形為正弦波100%
④R1 與R2 之大小可改變其輸出訊號工作週期0%
