Q1.

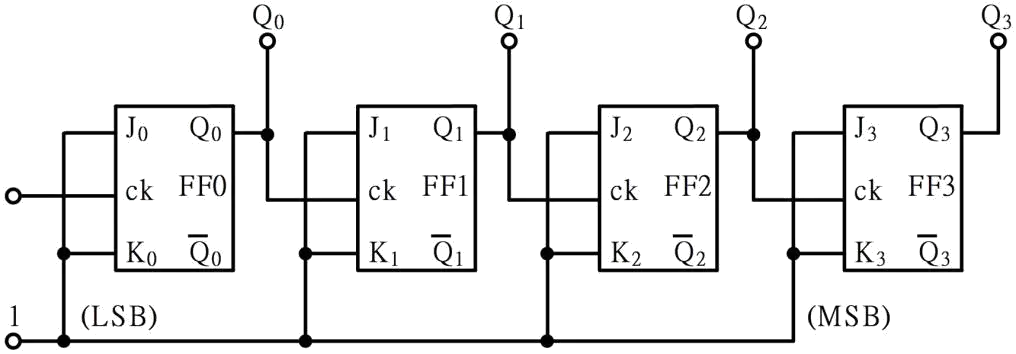

下圖所示電路為何種計數器？
電力電子 · 乙級 · 邏輯與數位系統 · Q1
難易度分析
2 / 5
需能正確分辨同步與非同步計數器的電路結構差異，並透過時脈端接線方式判定其運作特性，屬於基礎概念的辨識題目。
正確答案：④漣波計數器
④ 漣波計數器:漣波計數器（又稱非同步計數器）的特徵為前一級正反器的輸出作為下一級的時脈輸入，時脈信號如漣波般逐級傳遞，造成累積延遲現象。
錯誤選項解析
- ① 移位暫存器:移位暫存器主要用於資料的串列與並列轉換，透過時脈脈衝將資料逐位元移動，不具備計數功能。
- ② 同步上數計數器:同步上數計數器的所有正反器共用同一時脈信號，且計數方向為遞增（由 0 往大數計），與圖中電路架構不符。
- ③ 同步下數計數器:同步下數計數器同樣為同步架構，所有正反器同時觸發，計數方向為遞減，但圖中電路並非同步設計。
Learning Tip
"此類題型常考同步與非同步（漣波）計數器的架構差異。關鍵判別點在於：若各級正反器的時脈端並非全部連接同一信號，而是由前一級輸出驅動後一級時脈，即為漣波計數器。另需注意上數與下數的接線差異，以及移位暫存器與計數器的功能區別。"
