Q32.

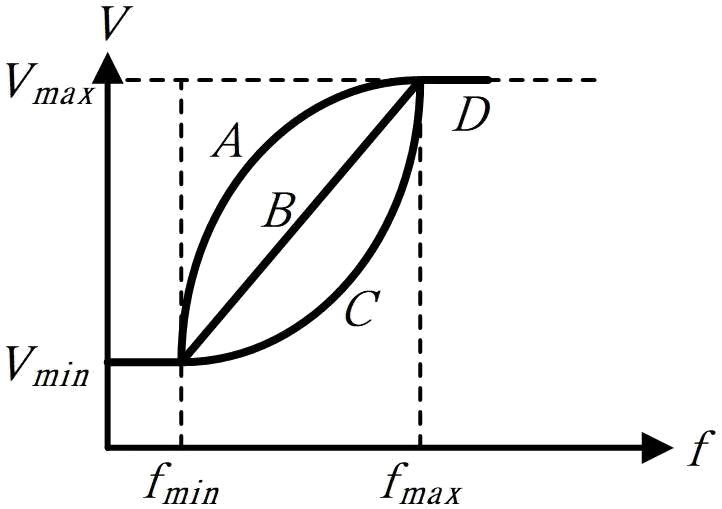

下圖中，感應電動機V/f 曲線之規劃，何者屬於固定磁通之驅動曲線？
電力電子 · 乙級 · 電力電子系統與應用 · Q32
難易度分析
2 / 5
本題要求考生能準確分辨電壓與頻率之間的不同比例關係及其對磁通的影響，屬於對核心控制概念的基礎應用分析。
正確答案：②B 曲線
② B 曲線:B 曲線呈現電壓與頻率成正比關係，V/f = 常數，使氣隙磁通 Φm 保持固定，符合 E = 4.44·f·N·Φm 的恆磁通驅動條件。
錯誤選項解析
- ① A 曲線:A 曲線的 V/f 比值隨頻率增加而增大，屬於過激磁區域，會導致鐵心飽和與激磁電流急增，並非固定磁通驅動。
- ③ C 曲線:C 曲線的 V/f 比值隨頻率增加而減小，屬於弱磁控制區域，磁通逐漸減弱，常用於高速區避免電壓過高，非固定磁通驅動。
- ④ D 曲線:D 曲線電壓幾乎不隨頻率變化，V/f 比值急劇減小，造成磁通嚴重不足與轉矩大幅下降，不屬於固定磁通驅動。
Learning Tip
"本題核心考點為 V/f 恆定控制原理。依據 Φm ∝ V/f，只有當電壓與頻率成正比線性關係時才能維持固定磁通。常考陷阱包含：① 過激磁（V/f 過大→鐵心飽和）、② 弱磁控制（V/f 過小→轉矩不足）、③ 低頻時需加入轉矩提升（Torque Boost）補償定子電阻壓降。實務上 B 曲線為額定頻率以下最常用的恆轉矩控制曲線。"
