Q61.

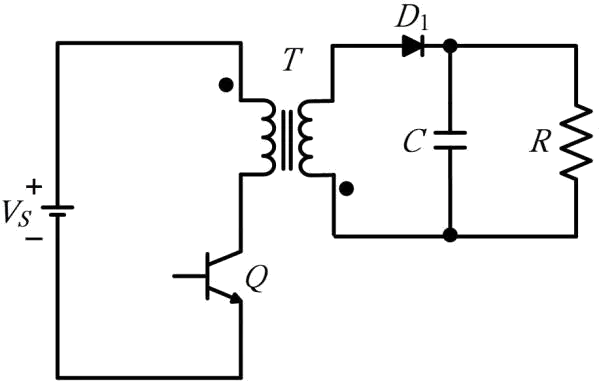

下圖所示電路為何種類型之轉換器？
電力電子 · 乙級 · 電力電子系統與應用 · Q61
難易度分析
2 / 5
本題考查對不同電源轉換器拓撲結構之視覺辨識能力，需精準區分各類隔離型轉換器的電路元件配置特徵，屬於基礎概念的應用對比。
正確答案：②返馳式（flyback）轉換器
② 返馳式（flyback）轉換器:返馳式轉換器利用變壓器作為耦合電感，在開關導通時將能量儲存於磁芯氣隙中，開關截止時才釋放至次級側，其特徵為變壓器初級並聯開關元件且次級僅接二極體與濾波電容。
錯誤選項解析
- ① 順向式（forward）轉換器:順向式轉換器在開關導通期間直接透過變壓器傳遞能量至次級側，輸出端需配置濾波電感與續流二極體，其電路拓撲與返馳式有顯著差異。
- ③ 推挽式（push-pull）轉換器:推挽式轉換器採用兩個開關元件交替導通，變壓器初級為中心抽頭結構，適用於中高功率場合，與單開關的返馳式拓撲完全不同。
- ④ 全橋式（full-bridge）轉換器:全橋式轉換器使用四個開關組成H橋電路驅動變壓器初級，可實現高功率密度輸出，其元件數量與電路複雜度遠高於返馳式。
Learning Tip
"本題核心考點為辨識隔離型DC-DC轉換器的拓撲結構差異。返馳式的關鍵識別特徵為：變壓器兼具耦合電感功能、單開關設計、次級無輸出電感。常考陷阱為混淆順向式（需輸出電感）與返馳式（無需輸出電感）的電路特徵，實務上返馳式多用於小功率隔離電源（如手機充電器），而推挽式與全橋式則用於中高功率應用。"
