Q84.

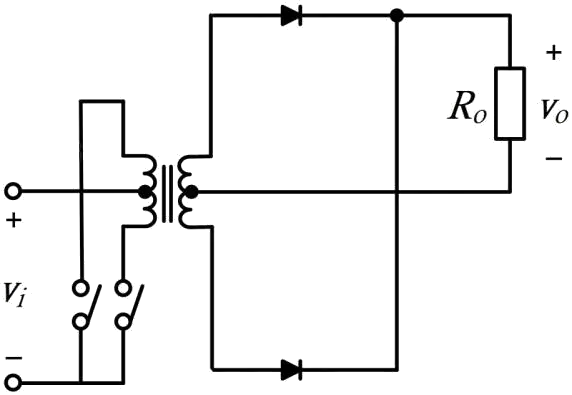

下圖為直流-直流功率轉換器，其名稱為
電力電子 · 乙級 · 電力電子系統與應用 · Q84
難易度分析
2 / 5
本題屬於基礎的電路拓樸辨識，僅需對比不同功率轉換器的典型結構特徵（如開關數量與變壓器接法）即可判定，不涉及複雜的計算或綜合分析。
正確答案：①推挽式（push-pull）功率轉換器
① 推挽式（push-pull）功率轉換器:此電路為推挽式（push-pull）功率轉換器，其特徵為變壓器初級側具中心抽頭，搭配兩個開關元件交替導通，使電流分別從兩側「推」與「拉」通過初級繞組；次級側亦為中心抽頭配合兩顆二極體構成全波整流，符合推挽式拓樸的典型架構。
錯誤選項解析
- ② 全橋式（full-bridge）功率轉換器:全橋式（full-bridge）功率轉換器的初級側應使用四個開關元件組成橋式結構驅動變壓器，而非中心抽頭加兩開關的配置，此電路僅有兩個開關，故不為全橋式。
- ③ 半橋式（half-bridge）功率轉換器:半橋式（half-bridge）功率轉換器的初級側使用兩個開關串聯並搭配兩個分壓電容，變壓器初級接於開關中點與電容中點之間，無中心抽頭結構，與圖中電路不符。
- ④ 馳返式（flyback）功率轉換器:馳返式（flyback）功率轉換器僅使用單一開關，且變壓器實際作為耦合電感運作，能量先儲存於磁芯氣隙中再釋放至次級，次級僅需單顆二極體整流，與圖中雙開關、雙二極體的架構完全不同。
Learning Tip
"此類題型常考隔離型 DC-DC 轉換器的拓樸辨識。關鍵區分點：(1) 推挽式＝初級中心抽頭＋兩開關；(2) 半橋式＝兩開關串聯＋兩電容分壓；(3) 全橋式＝四開關橋式；(4) 馳返式＝單開關＋單二極體。實務上推挽式適用於中功率場合，但需注意變壓器磁芯偏磁問題，兩開關的導通時間必須對稱以避免磁飽和。"
