以一般電流表A（內阻=0.5Ω）及電壓表V（內阻=1MΩ）同時測量流過低阻抗元件R（阻值=1Ω）之電流及其上電壓時，應以下列何種接法最為適宜？

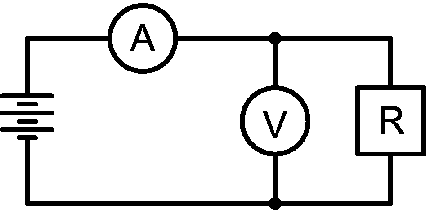

④ :此接法為電流表內接法（電壓表直接跨接於待測電阻R兩端，電流表串接於外部迴路），適用於測量低阻抗元件。由於電壓表內阻極高（1MΩ），其分流效應可忽略，能精確測量低阻抗元件兩端的真實電壓降。

錯誤選項解析

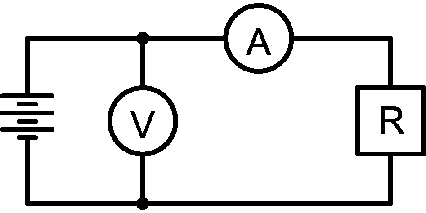

• ① :此接法為電壓表內接法（電壓表跨接於電流表與待測電阻兩端），適用於測量高阻抗元件。當測量低阻抗元件（1Ω）時，電流表內阻（0.5Ω）造成的壓降會被電壓表一併測量，導致電壓讀數偏高，產生顯著誤差。

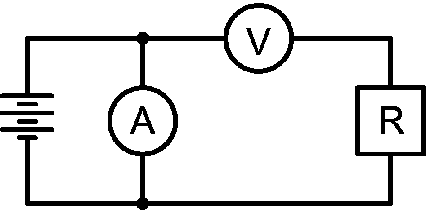

• ② :此接法可能為電流表與電壓表串聯的錯誤接法，或電壓表未正確跨接於待測元件兩端。電壓表必須並聯於待測元件才能測量其端電壓，串聯接法無法正確量測電壓。
• ③ :此接法可能為電壓表外接法但接線位置不當，若電壓表跨接範圍包含電流表，則會將電流表內阻壓降納入測量，對於低阻抗元件會造成系統誤差，不適合測量1Ω的低阻值元件。
