Q37.

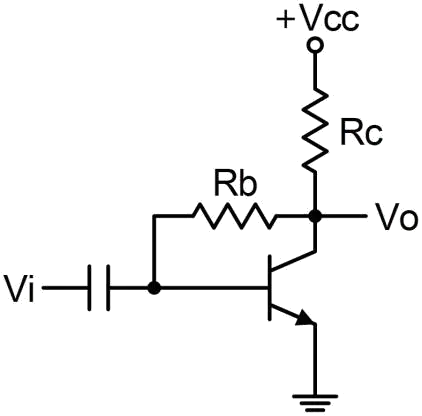

下圖之電路為何種負回授電路？
數位電子 · 乙級 · 電子學與電子電路 · Q37
難易度分析
3 / 5
該題旨在檢驗考生對負回授分類系統的掌握程度。考生無法僅靠單一概念來作答，必須具備分析電路拓撲結構的能力，才能在四種極其相似的技術類型中做出正確區分，這屬於需要結合結構分析與概念理解的專業題型。
正確答案：②電壓並聯負回授電路
② 電壓並聯負回授電路:電壓並聯負回授的取樣方式為電壓取樣，回授信號與輸入信號在輸入端採並聯（電流）比較，典型架構為反相運算放大器，回授電阻連接輸出端至反相輸入端，符合本圖電路結構。
錯誤選項解析
- ① 電壓串聯負回授電路:電壓串聯負回授的取樣方式為電壓取樣，但回授信號與輸入信號採串聯比較，通常用於非反相運算放大器架構，與本圖電路拓撲不符。
- ③ 電流串聯負回授電路:電流串聯負回授的取樣方式為電流取樣，回授信號與輸入信號採串聯比較，通常用於共射極放大器加射極電阻的架構，與本圖電路不符。
- ④ 電流並聯負回授電路:電流並聯負回授的取樣方式為電流取樣，回授信號與輸入信號採並聯比較，此架構較少見，通常用於特定電流放大電路，與本圖電路不符。
Learning Tip
"判斷負回授類型的關鍵在於兩步驟：首先確認取樣方式（電壓取樣或電流取樣），若回授網路與輸出端並聯則為電壓取樣，若串聯於輸出迴路則為電流取樣；其次確認比較方式（串聯比較或並聯比較），若回授信號與輸入信號在同一節點相加則為並聯比較，若在不同節點以電壓形式相加則為串聯比較。電壓並聯負回授會降低輸入阻抗與輸出阻抗，而電壓串聯負回授會提高輸入阻抗並降低輸出阻抗，此為常考辨析點。"
