Q72.

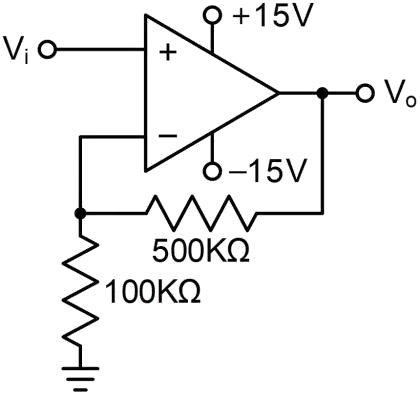

下圖之放大器中，若Vi=2V，則Vo 為
數位電子 · 乙級 · 電子學與電子電路 · Q72
難易度分析
2 / 5
此題屬於基礎電路增益計算，難點在於必須先透過電路圖辨識出正確的放大器組態（非反相組態），並運用對應的增益公式進行數值運算。若無法精確區分非反相與反相放大器的公式差異，容易產生錯誤的計算結果。
正確答案：④12V
④ 12V:非反相放大器增益公式為 Vo = Vi × (1 + Rf/R1) = 2V × (1 + 500KΩ/100KΩ) = 2V × 6 = 12V。
錯誤選項解析
- ① 2V:此為非反相放大器，輸出電壓應大於輸入電壓，2V 等於輸入值，不符合放大原理。
- ② 4V:若誤用反相放大器增益公式 Vo = -Vi × (Rf/R1) = -2 × 5 = -10V 亦不符，且本電路為非反相組態。
- ③ 8V:8V 可能誤算增益為 4 倍，但正確增益應為 1 + (500KΩ/100KΩ) = 6 倍。
Learning Tip
"本題考點為非反相放大器的增益計算。關鍵在於正確辨識電路組態：輸入接於非反相端 (+) 即為非反相放大器，增益公式為 1 + Rf/R1（注意有「+1」）。常考陷阱是與反相放大器混淆，反相放大器增益為 -Rf/R1（無「+1」且有負號）。實務上需注意輸出電壓不可超過電源電壓範圍（本例為 ±15V），否則會發生飽和截波。"
學員答題分佈
①2V0%
②4V0%
③8V0%
④12V0%
