Q82.

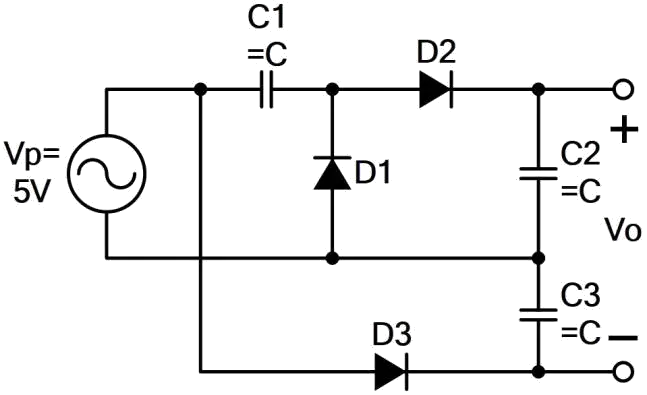

下圖之倍壓電路中，設D1、D2 及D3 皆為理想二極體，求直流平均輸出電壓Vo 為
數位電子 · 乙級 · 電子學與電子電路 · Q82
難易度分析
3 / 5
此題需要透過判斷倍壓電路的特定拓樸結構（半波或全波）來推導輸出電壓。考生必須正確解讀電路圖中二極體與電容器的連接方式，並精確區分不同倍壓模式下的直流平均輸出特性，若對電路架構判斷模糊，容易在倍率計算上產生偏差。
正確答案：②+5V
② +5V:在理想二極體條件下，此倍壓電路架構經電容充電與二極體導通後，直流平均輸出電壓 Vo 等於輸入交流峰值電壓，故為 +5V。
錯誤選項解析
- ① 0V:倍壓電路利用二極體的單向導通特性與電容的充放電作用，可產生高於輸入峰值的輸出電壓，因此輸出不會為 0V。
- ③ -5V:輸出電壓的極性由二極體的導通方向決定，此電路為正倍壓架構，輸出為正電壓而非 -5V。
- ④ +10V:+10V 為全波倍壓（兩倍峰值）的輸出值，此電路為半波整流架構，輸出僅為單一峰值電壓 +5V，未達倍壓效果。
Learning Tip
"此題核心考點為倍壓電路的直流平均輸出計算。需熟悉半波倍壓與全波倍壓的電路架構差異：半波型輸出等於輸入峰值，全波型輸出為兩倍峰值。常見陷阱為混淆兩者電路拓樸而誤選 +10V，解題時應先判斷二極體與電容的連接方式。"
學員答題分佈
①0V0%
②+5V0%
③-5V0%
④+10V0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
