Q42.

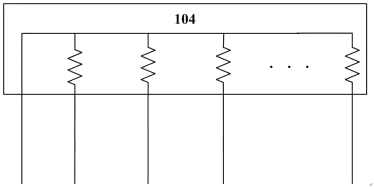

下圖排阻符號的電阻值為
電腦硬體裝修 · 乙級 · 電腦、電子及電機機械 · Q42
難易度分析
2 / 5
本題考查電子元件標示碼的讀取能力。需要正確應用三位數標示法，將前兩位數字與第三位數所代表的 10 的次方倍率進行換算，屬於基礎的電阻值判讀概念。
正確答案：③100KΩ
③ 100KΩ:100KΩ 為正確答案。排阻表面標示碼採三位數表示法，「104」代表 10×10⁴ = 100,000Ω = 100KΩ，符合圖中符號之標示。
錯誤選項解析
- ① 10Ω:10Ω 屬於極低阻值，排阻標示若為「100」才代表 10Ω（10×10⁰），與圖中符號標示不符。
- ② 10KΩ:10KΩ 對應的排阻標示碼應為「103」（10×10³），與圖中所示之標示碼不同。
- ④ 1MΩ:1MΩ 對應的排阻標示碼應為「105」（10×10⁵），與圖中所示之標示碼不符。
Learning Tip
"排阻（Resistor Network） 的阻值判讀採用與 色碼電阻 相同的三位數標示法：前兩位為有效數字，第三位為 10 的次方倍率。常考陷阱在於混淆「103（10KΩ）」與「104（100KΩ）」，實務上需特別注意次方數的判讀，避免差一個數量級而選錯。"
學員答題分佈
①10Ω0%
②10KΩ0%
③100KΩ0%
④1MΩ0%
