Q64.

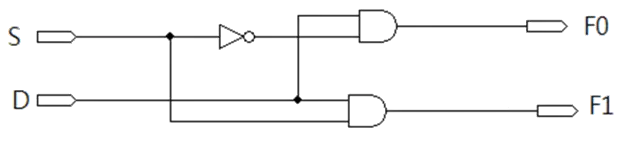

有關下圖特性之敘述，下列何者正確？
電腦硬體裝修 · 乙級 · 電腦、電子及電機機械 · Q64
難易度分析
4 / 5
此題屬於複選題型，要求對特定組合邏輯電路的功能與布林邏輯表達式進行全面判別。考生必須正確辨識電路結構類型，並精準判斷選擇線狀態與各輸出端之間對應的邏輯運算關係，包含布林函數的正反相判別，任何一項判斷錯誤皆會導致失分。
正確答案 (複選)：①, ④
- ① 此電路為1 對2 解多工器:此電路為 1 對 2 解多工器 (Demultiplexer)，具有單一資料輸入端 D、一個選擇線 S，以及兩個輸出端 F0 與 F1，可將輸入訊號依選擇線狀態導向其中一個輸出端。
- ④ 當來源選擇線S=1，資料輸入端D 連接到資料輸出端F1:當 來源選擇線 S=1 時，AND 閘的邏輯運算使資料輸入端 D 連接到輸出端 F1，此時 F1 = 1·D = D，而 F0 = 0·D = 0，符合解多工器的導向原理。
錯誤選項解析
- ② F0=SD:F0 = SD 的布林函數錯誤。在 1 對 2 解多工器中，當選擇線 S=0 時資料才導向 F0，因此正確關係應為 F0 = S'D（S 反相後與 D 做 AND 運算）。
- ③ F1=S'D:F1 = S'D 的布林函數錯誤。當選擇線 S=1 時資料導向 F1，因此正確關係應為 F1 = SD（S 與 D 做 AND 運算），而非 S'D。
Learning Tip
"解多工器 (DEMUX) 與 多工器 (MUX) 功能相反：MUX 是多對一選擇器，DEMUX 是一對多分配器。本題常考陷阱在於 F0 與 F1 的布林函數互換混淆，切記 S=0 對應 F0（故 F0=S'D），S=1 對應 F1（故 F1=SD）。實務上 DEMUX 常用於 資料路由分配 與 位址解碼電路。"
